640x512 15μm T2SL LWIRの熱カメラ モジュール高リゾリューションGAVIN615L
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| スペクトル領域 | 7.7~9.5μm LW | サイズ | 155x67x80mm |
| 技術 | 赤外線 | 材料 | T2SL |
| ハイライト | T2SLの熱カメラ モジュール,熱カメラ モジュールGAVIN615L |
||
製品の説明
GST GAVIN615L

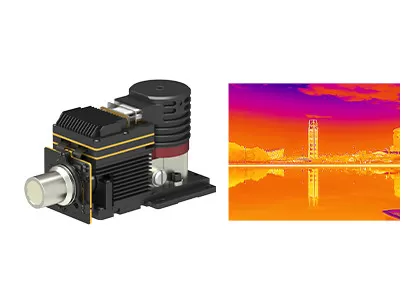

GAVIN615L高リゾリューション640x512/15µm T2SL LWIRは赤外線画像モジュールを冷却した
製品の説明
GAVIN615Lは全体的なセンサー技術（GST）によって発達する冷却された長波の赤外線画像モジュールである。それはRS058 cryocoolerが付いている640x512/15µmの高リゾリューションT2SL LWIR IRの探知器から成っている鋭く、明確な熱イメージを示すために、ハードウェア電子工学およびさまざまな画像処理のアルゴリズムはまた既に埋め込まれる。
GAVIN615Lは砂または塵の気候の条件の下で高性能との7.7~9.5μmのスペクトル領域で、はたらき、日光の明滅か高温炎によって影響されない。
主な特長
- 長期検出の必要性を満たしなさい
- 高い感受性
- 長期検出
- システムへの容易な統合
- DVP/Cameralinkインターフェイス、RAW/YUVのイメージの出力
- いろいろ連続的な光学ズームレンズは利用できる
製品仕様書
| モデル | GAVIN615L |
| IRの探知器の性能 | |
| 決断 | 640x512 |
| ピクセル ピッチ | 15μm |
| Cryocooler | RS058 |
| スペクトル領域 | 7.7μm~9.5μm LW |
| 放射能冷却期間（20°C） | ≤7min |
| NETD （20°C） | ≤25mK |
| 画像処理 | |
| フレーム率 | 50Hz/100Hz |
| モードを薄暗くすること | 線形/ヒストグラム/混合される |
| デジタル ズームレンズ | ×1/×2/×4 |
| イメージの方向 | 斜めに水平に/縦に/フリップ |
| イメージのアルゴリズム | NUC/AGC/IDE |
| 電気指定 | |
| 標準的な外部インタフェース | J30JZ 25pin |
| アナログのビデオ | PAL |
| デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
| 外的な同時性 | フレームの外的な同時性:RS422レベル |
| コミュニケーション | RS422、115200bps |
| 電源 | 20~28VDC |
| 安定したパワー消費量 | 14W |
| 次元（mm） | 155×67×80 |
| 重量 | ≤900g |
| 操作の温度 | -40°C | +60°C |
| 振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
| 光学レンズ | |
| 任意レンズ | 固定ズームレンズ:25mm/F2 |
産業適用
GAVIN615Lは赤外線カメラ モジュールを広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域冷却した。
展覧会
FAQs
1. 適切な赤外線探知器の決断を選ぶ方法か。
それはあなたのプロダクトの実際の必要性そして適用によって決まり、価格はまた考慮される必要がある要因である。イメージの質が高くなければ、400x300低分解能の赤外線探知器を、120x90のような、256x192選ぶ、ことができる。ある特別な目的のための非常に明確なイメージを、リモート・モニタリングのような必要とすれば、1280x1024の高リゾリューションの赤外線探知器を選ぶことができる。
2. 赤外線画像に右の擬似色を選ぶ方法か。
- 灰色白は小さい温度の相違を用いるターゲットのためにより適している
- 赤くのおよび青は問題ポイントが見つけられる必要がある場面のためにより適している。
- 鉄の赤は電力産業の標準的なカラー パレットである。
注:あなたが、熱温度選ぶパレットがまったく変えない問題無し。
3. 適した赤外線熱カメラ レンズを選ぶ方法か。
- 標準的なレンズは適切な間隔の正常な目標を実現できる
- 望遠レンズのために、比較的小さく、長距離から見られる必要があるそれはターゲットのために適している
- 近い間隔で目的のより多くの細部を見てが、広角レンズはよい。
- マクロ レンズは大規模集積回路のような近い間隔の非常にもろいターゲットを、見るのためである。
