スターリング周期のCryocooler必要な回転式アセンブリ低い消費
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x冷却力 | (@ 77K@20の℃) >550mW | 安定したパワー消費量 | <7W (250mW@77K @20℃) |
---|---|---|---|
作業温度 | -45℃~+85℃ | サイズ | 116x58.5x71mm |
ハイライト | スターリング必要な回転式周期Cryocooler,スターリング周期のCryocoolerアセンブリ,スターリング周期のCryocoolerの低い消費 |

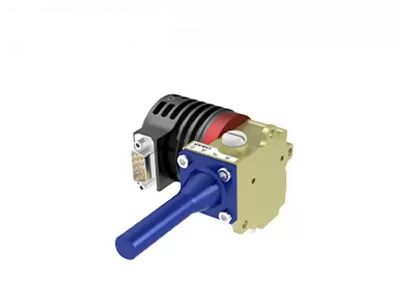

RS058 スターリング クライオ クーラー、冷却赤外線検出器用の一体型デュワー クーラー アセンブリ
RS058 は、赤外線焦点面を備えた冷却器を真空デュワーに統合した一体型回転式スターリング クライオクーラーです。10000 時間以上の MTTF を備えた RS058 クライオ クーラーは、さまざまな端末製品に統合され、非常に長い時間動作するという期待を超えるでしょう。
Global Sensor Technology は、赤外線画像検出器と赤外線モジュールの設計、製造、販売、マーケティングを専門としています。二次開発時間を短縮し、顧客のコストを大幅に削減する、さまざまな赤外線サーマル イメージング ソリューションをお客様に提供できます。
- MTTF>10000時間
- 冷却力: (@77K@20℃)>550mW
- 冷却時間: <5分 (250J@77K@20℃)
- 低消費
- 低ノイズ
- ドライブエレクトロニクス内蔵
モデル | RS058 |
タイプ | インテグラル ロータリー スターリング クライオクーラー |
MTTF | >10000時間 |
サイズ (mm) | 116×58.5×71 |
重さ | <430g |
冷却力 | (@77K@20°C) >550mW |
作業温度 | -45℃~+85℃ |
保管温度 | -56℃~+85℃ |
環境仕様 | MIL-STD-810 |
入力電圧 | 18-28VDC/12-16VDC |
最大消費電力 | <13W |
安定した消費電力 | <7W (250mW@77K@20°C) |
冷却時間 | <5分 (250J@77K@20°C) |
コールドフィンガー寸法 | Φ8mm |
エレクトロニクス | 内部 |
統合方法 | IDDCA |
RS058 一体型デュワー クーラー アセンブリは、冷却された赤外線検出器に極低温環境を提供するために使用されます。
1. 適切な赤外線検出器の解像度を選択するには?
それは製品の実際のニーズとアプリケーションに依存し、価格も考慮する必要がある要素です。画質が高くない場合は、120x90、256x192、400x300 などの低解像度の赤外線検出器を選択できます。リモート監視などの特別な目的で非常に鮮明な画像が必要な場合は、1280x1024 の高解像度赤外線検出器を選択できます。
2. 赤外線画像に適した疑似カラーを選択するには?
- 温度差の少ない対象物には灰白色が適しています
- 赤と青は、問題点を見つける必要があるシーンにより適しています。
- 鉄の赤は、電力業界の標準的なカラー パレットです。
注: どのパレットを選択しても、温度はまったく変わりません。
3.適切な赤外線サーマルカメラレンズの選び方は?
- 標準レンズは、適切な距離で通常のターゲットを捉えることができます
-望遠レンズの場合、比較的小さく、遠くから見る必要があるターゲットに適しています
- 近くの物体をより詳細に見るには、広角レンズが適しています。
- マクロレンズは、チップ回路などの非常に小さなターゲットを近距離で見るためのものです。
