明確な赤外線画像MWIRはIrの探知器640x512/15μMを冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x分光Range8~14μm | 3.7~4.8μm MW | 技術 | 赤外線赤外線画像 |
---|---|---|---|
操作の温度 | -45℃~+71℃ | 決断 | 640x512/12μm |
適用 | 通信保全監査 | NETD | ≤17mK (F2);≤18mK (F4) |
ハイライト | 明確な赤外線画像はIrの探知器を冷却した,MWIRはIrの探知器640x512を冷却した,15uMはDewarのより涼しいアセンブリを統合した |

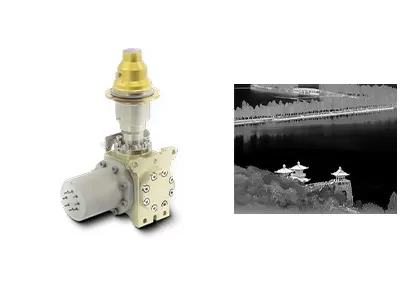

明確な赤外線画像MWIRは赤外線探知器640x512/15μmを冷却した
C615M MWIRはHgCdTe/MCTの1つ冷却した全体的なセンサー技術(GST)によって開発される赤外線探知器をである。それは長期監視サーベイランス制度、手持ち型の熱探知カメラ、ガスの漏出検出のカメラ等のようなほとんどすべての可能な適用のための最も普及した640x512@15のμm specとある。
RS058と形成されたときC615M RS058はプロダクトのようなほとんどの主流の蠍座生まれの人と交換可能統合したスターリングのクーラーをである。カメラの積分器がただ古く不完全な同等を取り、それ以上の内部構成のために私達の交換可能なC615M RS058を容易に接続する必要があるようにdewarの設計、より涼しい次元および機械/電気インターフェイスはほとんど同じである。
- 決断:640x512
- ピクセル ピッチ:15μm
- 高い感受性
- コンパクト デザイン
- ライト級選手
- 低い電力の消費
モデル | C615M MW |
材料 | MCT |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
スペクトル領域 | 3.7μm~4.8μm MW |
働くモード | スナップショット、ITR/IWRの統合モード;Windowsモード;Anti-blooming |
充満容量 | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
ダイナミック レンジ | ≥75dB |
出力の数 | 4;出力ごとの10Mpixel/sまで |
NETD | F2:≤17mK F4:≤18mK |
有効なピクセル率 | ≥99.5% |
応答の不均等 | ≤8% |
Cryocoolerのタイプ | RS058/RS046 |
安定したパワー消費量 | ≤ 6W@RS058 ≤ 5W@RS046 |
最高のパワー消費量 | ≤12W @ RS058 ≤11W @ RS046 |
電源 | RS058:24V DC RS046:32V DC |
放射能冷却期間 | ≤6min @ RS058 ≤5min30s @ RS046 |
重量 | ≤600g @ RS058 ≤350g @ RS046 |
次元(mm) | RS046:122x46.3x82 RS058:147x58.5x71 |
働く温度 | -45°C | +71°C |
C615M MWIRは低温学において赤外線探知器を広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域冷却した。
1. 赤外線赤外線画像は何であるか。
赤外線赤外線画像は目的についての情報を集めるのに赤外放射および熱エネルギーを利用する一種の方法である。それはターゲット表面の温度の配分を用いる目に見える赤外線熱イメージに見えない赤外放射を変える。同じ目的の異なった目的にそして異なった一部分に別の放射の能力および赤外線反射の強さがある。
2. 赤外線イメージ投射は何に使用することができるか。
-夜間視界
-調査及び救助
-非破壊試験
-伝染性防止
-サーモグラフィー
-保証及び監視
-消火
…
3. 赤外線画像モジュールは何であるか。
赤外線画像モジュールは通常埋め込まれるソフトウェアおよびアルゴリズムの赤外線探知器、赤外線レンズおよびハードウェア電子工学から成っている。それは赤外線画像装置の最低の単位である。
