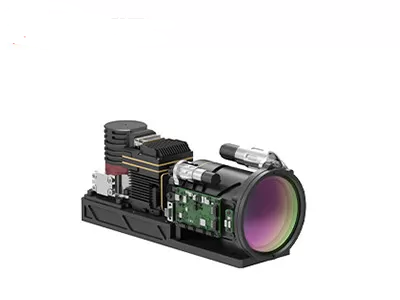

55mmの固定ズームレンズとの赤外線冷却されたカメラ モジュール320x256 30μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x様式 | 冷却された赤外線モジュール | 決断 | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | スペクトル領域 | 3.2±0.1~3.5±0.1μm |
サイズ | 155x67x80mm | 任意レンズ | 固定ズームレンズ |
ハイライト | 赤外線冷却されたカメラ モジュール30uM,修理されたズームレンズはカメラ モジュールを冷却した,320x256は赤外線モジュールを冷却した |
320x256 55mmレンズのVOCsのガスの漏水検知を用いる30μM冷却されたカメラ モジュール
320x256 / 30μmはVOCsのガスの漏水検知のための55mmレンズが付いている赤外線カメラ モジュールを冷却した
揮発有機化合物、かVOCsは、プロダクトまたはプロセスからの空気に出るガスである。一部は癌を引き起こす一部を含んで独自で有害、である。さらに、それらは他のガスと空気にあった後反応し、他の大気汚染物質を形作ってもいい。
GAS330は特にガスの漏出検出のために設計されている冷却された赤外線赤外線画像モジュールである。それはMCTがMWIRの赤外線探知器を冷却した統合し、肉眼によって見ることができない見えないVOCsを視覚化するのに分光波長のろ過の技術を利用する320x256/30µmを。
カメラの製造業者はこのモジュールに容易そして効率的に基づいて彼らの自身のガスの漏水検知のカメラを設計できる。
全体的なセンサー技術は熱探知器センサーおよび熱イメージ センサー モジュールの設計、製造、販売およびマーケティングを専門にする。私達は二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。
高い感受性の検出
•感度が高い赤外線探知器、NETD≤15mK
•低いガス集中および遅いガスの流れの適用でかなり有効
•VOCsのガスの長距離の無接触検出はアルカン、アルケン、アルコール、ベンゼン、ケトン等を含んでいる。
優秀な性能
•専門のガスの検出の画像処理のアルゴリズム
•利用できるさまざまなレンズ、より多くのFOV及び場面
容易な統合
•熱探知カメラへの速い統合のためのCameralink/DVP/USB/GIG-Eのイメージの出力インターフェイス
モデル | GAS330 |
IRの探知器の性能 | |
決断 | 320x256 |
ピクセル ピッチ | 30μm |
Cryocooler | RS058 |
スペクトル領域 | 3.2μm±0.1μm~3.5μm±0.1μm MW |
放射能冷却期間(20°C) | ≤8min |
NETD (20°C) | ≤15mK |
画像処理 | |
フレーム率 | 30Hz |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | ×1/×2/×4 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | J30JZ 25pin |
アナログのビデオ | PAL |
デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
外的な同時性 | フレームの外的な同時性:RS422レベル |
コミュニケーション | RS422、115200bps |
電源 | 20~28VDC |
安定したパワー消費量 | 12W |
次元(mm) | 155×67×80 |
重量 | ≤900g |
操作の温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
光学レンズ | |
任意レンズ | 固定ズームレンズ:23mm/F1.5;55mm/F1.5 |
GAS330ガスの漏水検知の赤外線画像のカメラは見えないVOCs (揮発有機化合物)をvisiualizing、ガスの漏出をのような検出するために使用される:メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、エチレン、プロピレン、イソプレン、メタノール、エタノール、メチルエチルケトン、ベンゼン、トルエン、キシレン、エチルベンゼン等。
1. MCT/HgCdTeの探知器は何であるか。
またHgCdTeと呼ばれるMCTは、カドミウム テルル化物(CdTe)の化合物および水銀のテルル化物(HgTe)およびフォトディテクターの共通材料である水星カドミウムTelluridを示す。MCT/HgCdTeの探知器は低温学の環境で作動し、赤外放射を検出できる光伝導の探知器である。それは熱センサーより敏感である。
2. T2SLの探知器は何であるか。
T2SLはナノメーターのサイズに交互になる成長の周期的なヘテロ接合の人工的な材料であるタイプII超格子を示す。それに大きい電子有効質量、大きい吸収係数および高い量子効率のような高い均等性そして優秀な光学的性質が、ある。MCTの赤外線探知器と比較されて、T2SLの赤外線探知器に中型および長波バンドでMCTの赤外線探知器によく物質的な均等性、安価および同じような性能があるが、非常に長波バンドで大きい利点がある。
