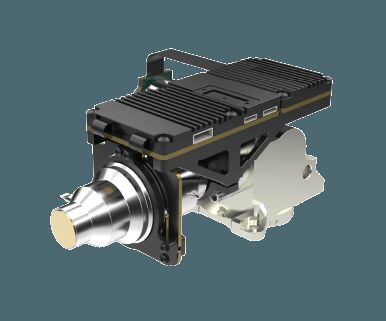

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xサイズ | 125x92x67mm | 重量 | ≤650g |
---|---|---|---|
決断 | 640x512 / 15μm | NETD | ≤20mK |
スペクトル領域 | 3.7~4.8μm MW | フレーム率 | 50Hz/100Hz |
640x512 / 15μm MCT MWIRは多センサーのペイロードのための熱モジュールを冷却した
GAVIN615Bは全体的なセンサー技術(GST)によって発達する冷却された中間の波の赤外線画像モジュールである。それはRS046 cryocoolerが付いている640x512/15µm HgCdTe MWIR IRの探知器から成っている鋭く、明確な熱イメージを示すために、ハードウェア電子工学およびさまざまな画像処理のアルゴリズムはまた既に埋め込まれる。
RS046 cryocoolerと形成されて、GAVIN615Bは非常に密集して、次元の125x92x67mmを測定し、重量の650gよりより少しを重量を量る。それは安定したパワー消費量12w低いである。産業基準のcameralinkインターフェイスを使うと、赤外線カメラかシステム・インテグレーターは容易にGAVIN615Bの赤外線画像モジュールに基づいて自身の完全なカメラを設計するか、または統合できる。
- 高い感受性、NETD≤20mK
- 長期検出
- 調節可能なフレーム率
- システムへの容易な統合
モデル | GAVIN615B |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
Cryocooler | RS046 |
スペクトル領域 | 3.7μm~4.8μm MW |
放射能冷却期間(20°C) | ≤7min |
NETD (20°C) | ≤20mK |
画像処理 | |
フレーム率 | 50Hz/100Hz |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | ×1/×2/×4 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | J30JZ 25pin |
アナログのビデオ | PAL |
デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
外的な同時性 | フレームの外的な同時性:RS422レベル |
コミュニケーション | RS422、115200bps |
電源 | 20~28VDC |
安定したパワー消費量 | 12W |
次元(mm) | 125×92×67 |
重量 | ≤650g |
操作の温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
光学レンズ | |
任意レンズ | 連続的なズームレンズ 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615Bの熱赤外線カメラ モジュールは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
1. 冷却された赤外線探知器の利点は何であるか。
冷却された赤外線焦点面の探知器は探知器のdewarのクーラー(ddc)によって提供される低温で作動する。それに高い感受性があり、非冷却の赤外線探知器より微妙な温度の相違を区別できる。それは10キロメートル以上である非常に長期で目的を検出し、識別し、確認できる。非冷却の探知器より比較的高い費用の結果冷却された探知器の構造は非常に複雑である。
2. 赤外線赤外線画像をいかにするか仕事か。
赤外線赤外線画像システムは赤外線技術の受動の無接触検出そして同一証明である。それは赤外放射を通ることができる赤外線光学系を通して焦点面の配列の赤外線探知器に場面の赤外放射を焦点を合わせる。次に熱探知器は対応する電気的信号に、そして処理する拡大およびビデオを通して別の強度の放射信号を形態肉眼によって観察することができる赤外線映像変える。
3. cryocoolerは何のために使用されるか。
Cryocoolersは熱イメージが長期代表団で撮ることができるようにセンサーを非常に冷たい保つ機械である。多くの上限の適用では、極端に低い温度を要求するためにイメージを捕獲するセンサー。
4. 主要な要因は何をCryocoolerの質を測定するあるか。
長い電池の寿命および信頼できる操作はcryocoolerの質を測定する主要な要因である。GSTiRのcryocoolerに広い実用温度範囲および優秀な信頼性がある。24*7ブーツ操作の条件を満たすそのMTTF (失敗への平均時間)は10,000時間に達した。
5. MTTFは何であるか。
MTTF (失敗への平均時間)は部分の信頼性を測定する。壊れ、それを取り替えなければならない前に平均すると部品がどの位持続するか示す。基本的なレベルで、それはあなたが買っている部品の質についての告げる。より長くそれらが持続すれば、より多くのあなたがそれらから得ている価値。
