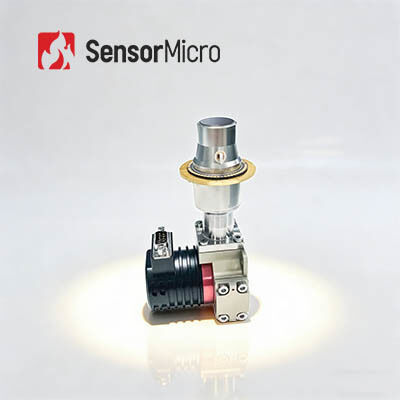

320x256 30μM によって冷却される高く敏感な MWIR の光学ガスの熱画像センサー
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x関数 | ガスの漏水検知 | Cryoのクーラー | RS058/RS058I/LS734 |
---|---|---|---|
探知器の決断 | 320x256 | ピクセル サイズ | 30μm |
NETD | ≤15mK | スペクトル領域 | 3.2±0.1~3.5±0.1μm |
ハイライト | MWIRガスサーマルイメージングセンサー、320x256ガスサーマルイメージングセンサー、冷却MWIR光学ガスイメージング,320x256 Gas Thermal Imaging Sensor,Cooled MWIR Optical Gas Imaging |
ガス漏れを可視化するための 320x256 30μM MWIR 冷却赤外線画像センサー
C330M-G 冷却赤外線検出器は、VOC ガス漏れ検出用に特別に開発されたもので、波長 3.2 ~ 3.5 μm のターゲットの赤外線放射を電気信号に変換する機能を備えています。その外部機械インターフェース、光学インターフェース、電子インターフェースは一般的に使用されており、拡張することができます。C330M-G は、石油化学プラントや製油所での大気環境モニタリングやガス漏れ検知、汚染物質排出、化学ガス検知に幅広く使用できます。
オプティカル ガス イメージング
• 長距離非接触検出
• 高効率、安全、広範囲のガス漏れ検出
高感度
• 高感度冷却赤外線検出器、低ガス濃度および低速ガス流のアプリケーションで非常に効率的
• 効果的なリーク検出には、アルカン、アルケン、アルコール、ベンゼン、ケトン、その他のガスが含まれます
ユーザーの要件に合わせた設計
• 防爆認証用の 12V 電源をサポート
• 軽量、低電力、長寿命、高信頼性を実現するさまざまな冷凍機が利用可能
• カスタマイズ可能なスペクトル範囲: 3μm~5μm MWIR (より多くのガス検出タイプ: CO、CO2 など)
モデル | C330M-G | ||
注意を要する素材 | HgCdTe/MCT | ||
解像度 | 320×256 | ||
ピクセルサイズ | 30μm | ||
スペクトル範囲 | 3.2μm±0.1μm~3.5μm±0.1μm(カスタマイズ可能範囲:3μm~5μm) | ||
作業モード | スナップショット;ITR 統合モード;Windows モード;アンチブルーミング | ||
充電容量 | 36Me-/12Me- | ||
ダイナミックレンジ | ≧80dB | ||
出力数 | 1または4;最大 6.6MHz/出力あたり | ||
典型的なNETD | 10mK(F1.5) | ||
実効画素率 | ≥99.5% | ||
応答の不均一性 | ≤8% | ||
冷凍機 | RS058 | RS058I | LS734 |
クーラータイプ | 一体型ロータリースターリングクーラー | 一体型ロータリースターリングクーラー | リニアロータリースターリングクーラー |
安定した消費電力 | ≤7W | ≤7W | ≤10W |
最大。消費電力 | ≤15W | ≤15W | ≤45W |
電源 | DC24V | DC12V | DC24V |
冷却時間 | ≤6分30秒 | ≤7分 | ≤5分 |
サイズ (mm) | 142x58.5x71 | 142×58.5×71 | コンプレッサーΦ46×122 デュワー Φ40×114 |
重さ | ≤600g | ≤600g | ≤1.2kg |
作業温度 | -45℃~+71℃ |
C330M-G ガス漏れ検出冷却 MWIR 熱画像検出器は、開発力の高いお客様に使用されます。この冷却された熱センサーを統合することで、目に見えない VOC (揮発性有機化合物) を検出して視覚化できるため、さらなる損傷を回避できます。これらのガスには、メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、エチレン、プロピレン、イソプレン、メタノール、エタノール、ブタノン、ベンゼン、トルエン、キシレン、エチルベンゼンなどがあります。
よくある質問
1.赤外線サーモグラフィとは?
サーモグラフィーは、対象物の表面温度検出に基づく非侵襲的診断方法の新しい効果的な技術です。物体から放出される赤外線 (IR) 放射が記録され、温度分布マップの形で視覚化されます。
2. 赤外線サーモグラフィはどのような用途に使用できますか?
赤外線熱画像は、住宅の検査、構造上の欠陥、電気的障害、機械的障害、人や動物の生理学的変化などの特定に使用できます。
3.赤外線サーモグラフィのメリットは?
非破壊検査の場合、検査が簡単で、破損することなく迅速に対応できるため、コストの削減、作業効率の向上、人員の削減、設備の減価償却につながります。
医療用サーモグラフィの場合、人体の隠れた問題を見つけるのに非常に効率的であり、放射線や痛みがなく 100% 安全であり、早期の健康診断に理想的なツールです。
