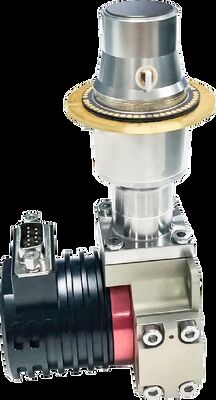

VOCs ガス漏れ検出 冷却 MWIR 熱画像検出器 320x256 30μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x関数 | ガス漏れ検知 | クライオクーラー | RS058/RS058I/LS734 |
---|---|---|---|
検出器の解像度 | 320×256 | ピクセルサイズ | 30μm |
ネットワーク | ≤15mK | スペクトル範囲 | 3.2±0.1~3.5±0.1μm |
ハイライト | MWIR赤外線画像検出器320x256、MWIR赤外線画像検出器30uM、MWIR光学ガス画像検出器,MWIR Thermal Imaging Detector 30uM,MWIR Optical Gas Imaging Detector |

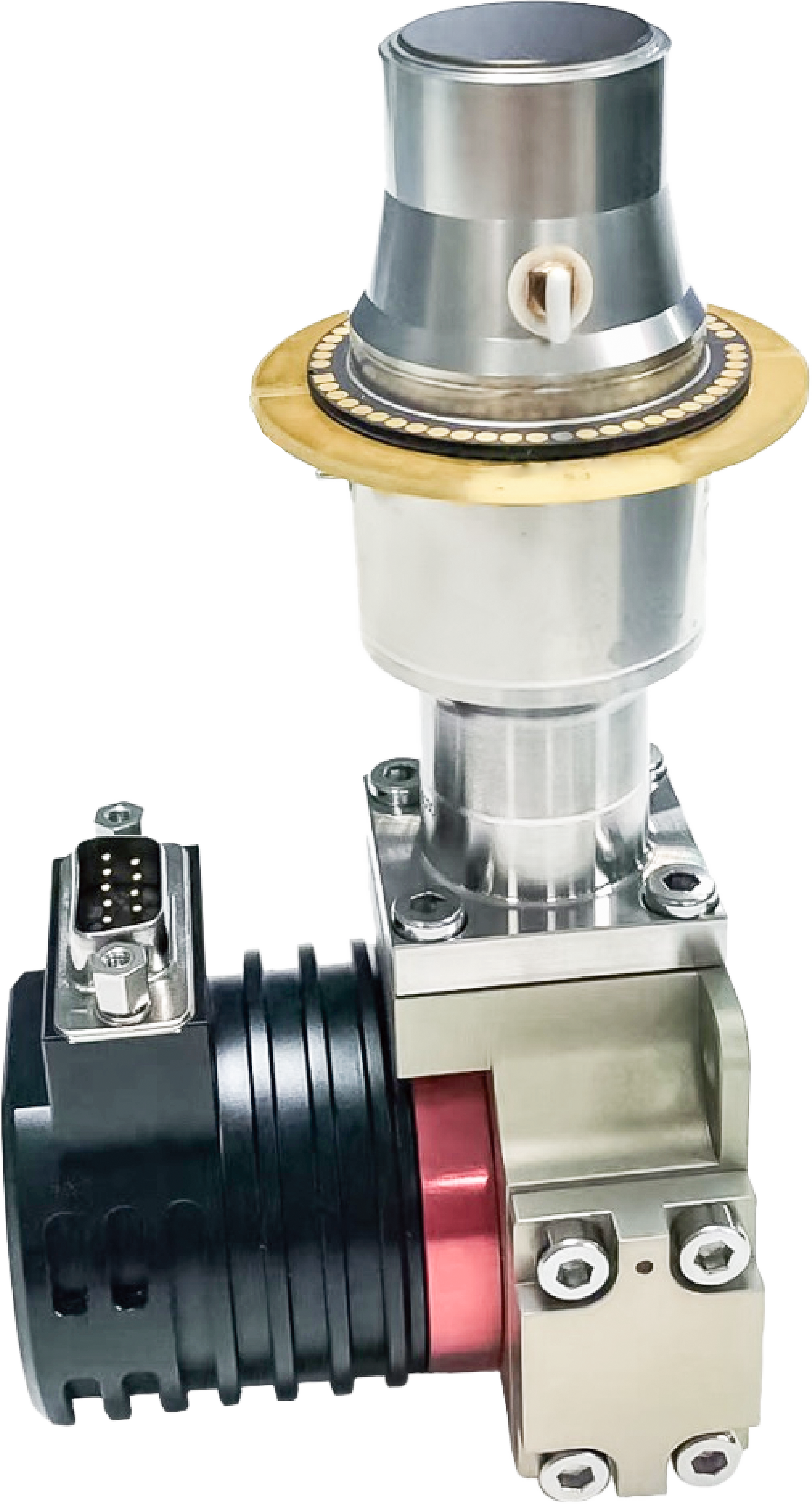

VOCs ガス漏れ検出 冷却 MWIR 熱画像検出器 320x256 30μM
C330M-G 冷却赤外線検出器は、VOC ガス漏れ検出用に特別に開発されたもので、波長 3.2 ~ 3.5 μm のターゲットの赤外線放射を電気信号に変換する機能を備えています。その外部機械インターフェース、光学インターフェース、電子インターフェースは一般的に使用されており、拡張することができます。C330M-G は、石油化学プラントや製油所での大気環境モニタリングやガス漏れ検知、汚染物質排出、化学ガス検知に幅広く使用できます。
オプティカル ガス イメージング
• 長距離非接触検出
• 高効率、安全、広範囲のガス漏れ検出
高感度
• 高感度冷却赤外線検出器、低ガス濃度および低速ガス流のアプリケーションで非常に効率的
• 効果的なリーク検出には、アルカン、アルケン、アルコール、ベンゼン、ケトン、その他のガスが含まれます
ユーザーの要件に合わせた設計
• 防爆認証用の 12V 電源をサポート
• 軽量、低電力、長寿命、高信頼性を実現するさまざまな冷凍機が利用可能
• カスタマイズ可能なスペクトル範囲: 3μm~5μm MWIR (より多くのガス検出タイプ: CO、CO2 など)
モデル | C330M-G | ||
注意を要する素材 | HgCdTe/MCT | ||
解像度 | 320×256 | ||
ピクセルサイズ | 30μm | ||
スペクトル範囲 | 3.2μm±0.1μm~3.5μm±0.1μm(カスタマイズ可能範囲:3μm~5μm) | ||
作業モード | スナップショット;ITR 統合モード;Windows モード;アンチブルーミング | ||
充電容量 | 36Me-/12Me- | ||
ダイナミックレンジ | ≧80dB | ||
出力数 | 1または4;最大 6.6MHz/出力あたり | ||
典型的なNETD | 10mK(F1.5) | ||
実効画素率 | ≥99.5% | ||
応答の不均一性 | ≤8% | ||
冷凍機 | RS058 | RS058I | LS734 |
クーラータイプ | 一体型ロータリースターリングクーラー | 一体型ロータリースターリングクーラー | リニアロータリースターリングクーラー |
安定した消費電力 | ≤7W | ≤7W | ≤10W |
最大。消費電力 | ≤15W | ≤15W | ≤45W |
電源 | DC24V | DC12V | DC24V |
冷却時間 | ≤6分30秒 | ≤7分 | ≤5分 |
サイズ (mm) | 142x58.5x71 | 142×58.5×71 | コンプレッサーΦ46×122 デュワー Φ40×114 |
重さ | ≤600g | ≤600g | ≤1.2kg |
作業温度 | -45℃~+71℃ |
C330M-G ガス漏れ検出冷却 MWIR 熱画像検出器は、開発力の高いお客様に使用されます。この冷却された熱センサーを統合することで、目に見えない VOC (揮発性有機化合物) を検出して視覚化できるため、さらなる損傷を回避できます。これらのガスには、メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、エチレン、プロピレン、イソプレン、メタノール、エタノール、ブタノン、ベンゼン、トルエン、キシレン、エチルベンゼンなどがあります。
1. オプティカル ガス イメージングの利点
時間の節約と効率性: 大規模なリアルタイム検出、迅速な漏れ位置の特定をサポートし、生産を中断する必要はありません。
長距離検出: 危険な場所や複雑な場所から離れた場所、非接触非破壊検査、追加の放射線源なし
分析が容易: 直感的な画像処理、即時保存、便利な分析
多機能検査:優れたリモート温度測定機能により、さまざまなガスを検出できます
2. ガス光学イメージングの動作原理
オプティカル ガス イメージングは、目に見えない工業用ガスを見ることができる一種の赤外線技術です。
特定の波長で赤外線を吸収した後、ガスと背景の間に赤外線放射の差が生じます。
狭帯域フィルターを内蔵したガス漏れ検知用赤外線検出器は、ガスの赤外線吸収ピーク付近の赤外線帯域のみを受信し、ガスと背景の放射差によりガスを可視赤外線画像に変換することができます。
