±2℃または±2%の温度の測定の正確さのLWIRの赤外線画像モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 | パワー消費量 | 0.8W |
---|---|---|---|
スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
Netd | <40mK | フレーム率 | 25Hz/30Hz |
ハイライト | 明確なLWIRの赤外線画像モジュール,25Hz LWIRの赤外線画像モジュール,医学LWIRの熱カメラ モジュール |

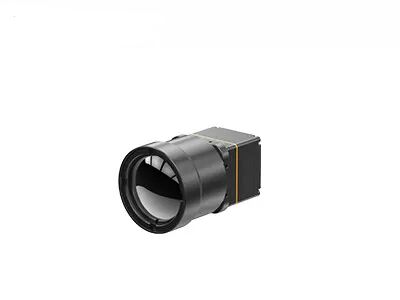

±2℃または±2%の温度の測定の正確さのLWIRの赤外線画像モジュール
TWIN612熱モジュールは全体的なセンサー技術によって開発される新しい到着プロダクトである。それは640×512/12µmの陶磁器パッケージの非冷却の赤外線探知器を統合する。典型的なNETD<40mkを使うと、TWIN612熱モジュールはより明確で、より鋭くより詳しいイメージを示すことができる。
-20℃~150℃/0~550℃の温度の測定の範囲、±2℃または±2%の正確さおよび30Hzまでのフレーム率によって、熱モジュールは滑らかな熱イメージおよび正確な温度の測定を保証する。
TWIN612熱モジュールに0.8wとしてコンパクト デザイン、軽量の構造およびパワー消費量の利点が低くある。高められたイメージのアルゴリズムおよび温度の測定機能によって、TWIN612熱モジュールはより安定したイメージおよび正確な温度を示す。
陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。従って、TWIN612熱モジュールはサイズ、重量およびパワー消費量の厳密な条件がある企業に加えることができる。
- 小型サイズ:25.4mm×25.4mm×35mm
- ライト級選手:25g
- 鋭い典型的な<40mk>
NETD -明確な赤外線画像
- 0.8W低く典型的なパワー消費量
モデル | TWIN612/R |
IRの探知器の性能 | |
決断 | 640×512 |
ピクセル サイズ | 12μm |
スペクトル領域 | 8~14μm |
典型的なNETD | <40mK |
画像処理 | |
フレーム率 | 25Hz/30Hz |
始動時間 | 6s |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | YUV/BT.656/LVDS/USB2.0 |
画像表示 | 全体の11 (1/虹白熱/溶岩/Ironbow/水/熱い鉄/医学/猛烈な北極/2//黒い熱い虹) |
イメージのアルゴリズム | NUC/3D/2D/DRC/EE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRS |
通信用インタフェース | RS232/USB2.0 |
供給電圧 | 4~5.5V |
典型的なパワー消費量 | 0.8W |
温度の測定 | |
実用温度範囲 | -10℃~50℃ |
温度の測定の範囲 | -20℃~150℃、0℃~550℃ |
温度の測定の正確さ | ±2℃か±2%のより大きい |
SDK | Windows/Linux;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
物理的特性 | |
次元(mm) | 25.4×25.4×35 (レンズなしで) |
重量 | 25g (レンズなしで) |
環境の適応性 | |
実用温度 | -40℃~+70℃ |
保管温度 | -45℃~+85℃ |
湿気 | 5%~95%、不凝縮 |
振動 | 5.35grmsの3軸線 |
衝撃 | 半分の正弦波、40g/11msの3軸線、6方向 |
光学 | |
任意レンズ | 固定Athermal:13mm |
TWIN612/Rの赤外線画像モジュールはサーモグラフィー、通信保全監査、UAVのペイロード、ロボット、理性的なハードウェア、ADAS、消火及び救助の分野に加えられる
1. 熱カメラの中心が完全な熱カメラと異なっているいかにかか。
熱カメラの中心は完全な熱カメラはイメージの貯蔵およびデータ処理機能のようなハウジング、表示モジュール、ユーザ・インタフェースおよび付加的な特徴と共に熱カメラの中心から成っているが、熱カメラの中心の部品である。熱カメラの中心は製造業者か積分器によって頻繁に使用される特定の適用のための注文の赤外線画像の解決を開発するために。
2. 赤外線探知器および熱カメラの中心の適用は何であるか。
赤外線探知器および熱カメラの中心はさまざまな分野そして適用で、を含んで使用される:
サーモグラフィーおよび建物の診断
工業プロセスのモニタリング及び制御
保証および監視
消火および捜索および救援活動
自動車安全システム
医用画像処理
農業および動物の監視
さまざまな科学的教義の研究開発
そこの3.Are異なったタイプの赤外線探知器および熱カメラの中心か。
はい、さまざまなタイプのサーモパイル、ボロメーター、pyroelectric探知器および光子の探知器を含む赤外線探知器が、ある。同様に、高度の赤外線画像システムで使用される高解像の中心に利用できる熱カメラの中心が適した低分解能の中心から及ぶ異なったタイプの基本的な適用のためにある。探知器のタイプおよびカメラの中心の選択は適用の特定の条件によって決まる。
