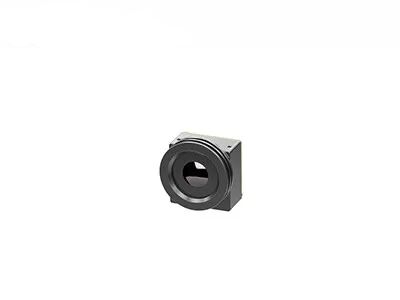

最適化されたSWaP-C iLC212熱カメラモジュール 3.2mmレンズ
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 256x192 | パワー消費量 | 700mW |
---|---|---|---|
スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
Netd | ≤65mK | フレーム率 | 25Hz/30Hz |
ハイライト | iLC212 熱カメラモジュール,3.2mmレンズ熱カメラモジュール,SWaP-C 赤外線カメラモジュール |
3.2mmレンズが付いている最大限に活用された交換C iLC212の熱カメラ モジュール
iLC212非冷却IRイメージ投射 モジュールは256x192/12μmの焦点面の配列のウエファーの水平なパッケージ(WLP)の赤外線探知器を統合し、8から14μmまで及ぶlong-wave赤外線(LWIR)スペクトルを捕獲できる。
十分に最大限に活用された交換Cのために方向づけられて、保証および監視の区域でサイズ、重量および費用についての厳密な条件があるiLC212熱カメラ モジュールはそれらの顧客のために特に設計されている。 ミニチュア サイズの、軽量および非常に低価格が原因で、iLC212熱中心は顧客の低価格の要求に非常に応じ、開発時間を短くし、そしてそれらのための費用を救う。
全体的なセンサー技術は赤外線画像の探知器および赤外線モジュールの設計、製造、販売およびマーケティングを専門にする。私達は二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。
- 十分に最大限に活用された交換Cの適用
- さまざまな保証熱カメラのために適した
- 赤外線画像の適用の広い範囲
- 低い電力の消費
モデル | iLC212 |
IRの探知器の性能 | |
材料 | 非冷却バナジウム酸化物 |
決断 | 256×192 |
ピクセル サイズ | 12μm |
スペクトル反応 | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
画像処理 | |
デジタル ビデオ | RAW/YUV/BT656;サポートUSB2.0ビデオ伝送;温度の測定サポート変数ライン |
デジタル フレーム率 | 25Hz/30Hz |
画像表示 | 黒熱く/白熱/疑似色 |
イメージのアルゴリズム | 不均等の訂正(NUC) 3Dイメージの騒音低減(3DNR) 第2騒音低減(DNS) ダイナミック レンジの圧縮(DRC) EEの強化 |
始動時間 | ≤3s |
温度の測定 | |
実用温度範囲 | -10℃~+50℃ |
温度の測定の範囲 | -20℃~+150℃、サポート温度の測定の範囲の拡張およびカスタム化 |
温度の測定の正確さ | ±3℃/±3% (大きい価値を取りなさい) @23℃±5℃;温度の測定の間隔は1.5mである |
地方温度の測定 | サポート区域の温度の測定、出力エリアの最大値、最小値および平均値 |
SDK | Windows/Linux版は温度の転換に、ビデオ ストリームの分析および灰色を達成する |
電気インターフェイス | |
外部インタフェース | 30pin_HRSコネクター 入力 デジタル ビデオ RS232-TTL/USB2.0 GPIO等。 |
コミュニケーション | RS232-TTL/USB2.0 |
拡張の部品 | VPC板 |
PCソフトウェア | |
ICCソフトウェア | モジュール制御およびビデオ・ディスプレイ |
パワー系統 | |
電源 | DC 3.3V±0.1V |
電力損失 | 定常:0.70With3.3V @23±3℃ |
物理的性質 | |
コネクター | 外的なコネクター モデル:DF40C-30DP-0.4V (51)、(HRS男性) 合うコネクター モデル:DF40C (2.0) - 30DS-0.4V (51)、(HRS女性) |
サイズ | 21mm×21mm×12.8mm (を含む3.2mmレンズ) |
重量 | 8.9g±0.5g (を含む3.2mmレンズ) |
環境の適応性 | |
操作の温度 | -40℃~+70℃ |
保管温度 | -45℃~+85℃ |
湿気 | 5%~95%、不凝縮 |
影響及び振動抵抗 | 影響:半分の正弦波、3-axis 40g/11ms 6方向 振動:5.35grmsの3軸線 |
証明 | ROHS2.0/REACH |
レンズ | |
任意レンズ | 3.2mm/F1.1、HFOV:55.6±2.8°;コーティング:AR |
iLC212赤外線画像モジュールは通信保全監査、サーモグラフィー、身につけられる装置、車の電子工学、スマートな家、人間や動物の検出等の分野に加えられる。
1. 熱カメラは壁か他の固体目的を見通すことができるか。
いいえ、熱カメラは壁か固体目的を通って見ることができない。それらは視野の目的によって赤外放射を測定するために検出し、出るか、または反映した。但し、ある特定の材料は、ガラスのような、赤外放射が渡るようにする従って熱カメラはこれらの透明な材料を通って「見る」ことができる。
2. 何が非冷却の熱モジュール冷却され、か。
冷却された非冷却の熱モジュールはタイプの熱放射を捕獲し、分析するために使用される赤外線(IR)イメージ投射 システムである。それらは監視、消火、産業点検のような適用で一般的である
3. 冷却された非冷却の熱モジュール間の相違は何であるか。
主な違いは使用されるセンサー技術のタイプにある。冷却された熱モジュールは-200の摂氏温度の下で極端に低い温度でセンサーを、普通維持するために低温学の冷却のメカニズムを織込んでいる。この冷却は感受性を高め、長距離および高解像の適用のより高いイメージの質そしてよりよい性能に終ってセンサーの騒音を、減らす。但し、冷却された熱モジュールはより高く、より大きく、定期保守を要求する。
一方では、非冷却の熱モジュールは室温で作動するmicrobolometerセンサーを使用する。これらのセンサーは温度の変更を検出し、熱イメージを生成するために処理される電気的信号に変える。非冷却の熱モジュールはより小さく、より密集して、比較的安価で、維持を要求しない。但し、それらはより低い感受性を提供し、要求のシナリオで同様に行わないかもしれない。
