Mini212G2 非冷却赤外線モジュール、解像度 256×192、ピクセル サイズ 12μm、直接熱画像出力用
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256×192/12μm | NETD | ≤50mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS | アナログビデオインターフェース | CVBS (PAL/NTSC) |

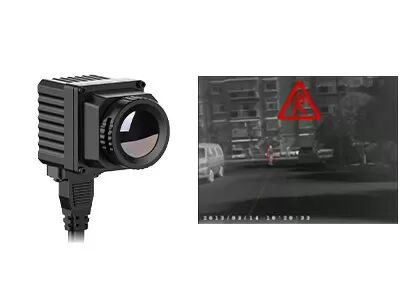

| ハイライト | 赤外線車によって取付けられる熱カメラ,防眩車によって取付けられる熱カメラ,384x288赤外線熱カメラ |
||
製品の説明

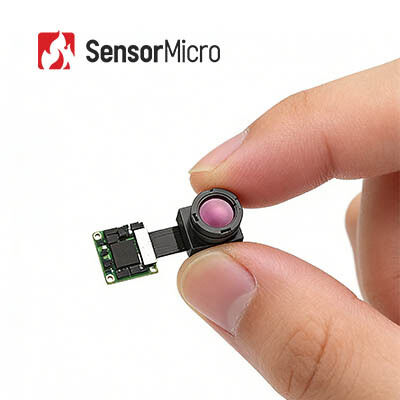

Mini212G2 256×192/12μmの非冷却小型赤外線モジュール
製品概要
Mini212G2 非冷却赤外線小型モジュールは、SensorMicro が自社開発した TIMO212 赤外線モジュールに基づいて構築されています。赤外線ISP処理ボードの追加により、温度マトリクスや熱画像の直接出力が可能となり、お客様の開発負担を大幅に軽減します。
小型サイズの Mini212G2 赤外線カメラ モジュールは、ウェハレベル パッケージの 256×192/12μm 非冷却赤外線検出器と統合されており、AIoT (人工知能)、マシン ビジョン、産業用ビジョン、セキュリティ監視、夜間観測など、新興市場の多様かつ進化するニーズに応えるように特別に設計されています。コンパクトな設計と高性能の赤外線検出機能を備えたこのモジュールは、従来のイメージング ソリューションの制限を打ち破るコア センシング コンポーネントとして機能し、幅広いシナリオにわたって正確で信頼性が高く効率的な操作を可能にします。
主な特長
ダイレクトサーマルイメージング出力を備えた小型モジュール
- 自社開発の256×192/12μmウェハレベル赤外線検出器を搭載し、大幅なコストメリットを実現
- 超コンパクトな構造設計: サイズはわずか 17×17mm (PCBA)、重量はわずか 4g — スペースに制約のあるアプリケーションに最適
- 統合された ISP 処理ボードと次世代画像アルゴリズムにより、鮮明な熱画像を直接提供し、強力な汎用性を確保します。
正確な検出、柔軟な構成
- 最大±2℃の精度の高精度温度測定。スポット、エリア、フルフレーム測定をサポート
- さまざまな観察要件を満たすために利用可能な複数の視野レンズオプション
簡単な統合のための豊富なインターフェース
- USB2.0 / MIPI / DVP / BT.656 / LVDS およびその他のデジタルビデオ出力インターフェイスを提供
- 業界標準のインターフェースと完全な互換性
製品仕様
| モデル | ミニ212G2 |
|---|---|
| 解決 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| NETD | ≤50mK |
| 出力データ | 14ビット生 |
| フレームレート | サーモグラフィー：25Hz、イメージング：50Hz |
| フォーカスモード | フォーカスフリー |
| レンズ(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 重量(g) | 7.1 | 6.4 | 4 | 6.8 |
| 基板サイズ (mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 動作電圧 | 3.3V±0.1V |
| 標準的な消費電力 | 330mW |
| 温度測定範囲 | -20℃～+550℃ (-20℃～+150℃ | +100℃～550℃) |
| 温度測定精度 | ±2℃/±2%の大きい方 |
| 動作温度 | -40℃～+70℃ |
| 湿度 | 5%~85% |
| 保管温度 | -45℃～+85℃ |
| 認証 | RoHS 2.0 / リーチ |
産業用途
この製品は、AIoT、マシンビジョン、産業用ビジョン、セキュリティ監視、夜間監視などの分野に位置付けられます。
AIoT アプリケーション:スマート家電、ウェアラブルデバイス、インテリジェント環境モニターなどのコンパクトなAIoTデバイスへの統合に最適です。
産業ビジョン:産業機器、レーザー加工および溶接シナリオ、半導体検出などのリアルタイム監視に使用できます。
セキュリティ監視:不法侵入者を検知し、リアルタイムで警報を発することができます。
カスタマイズされたサービス
- 製品のカスタマイズ:業界固有の要件を満たすように構成を調整し、アルゴリズムを適応させる
- オンサイト技術サポートとトレーニング:主要な顧客に実践的なシステム設定と運用トレーニングを提供する
- 新しい製品と市場のための共同イノベーション:顧客と協力して革新的な赤外線アプリケーション ソリューションを共同開発する
よくある質問
赤外線検出器/サーマルカメラコアはどの業界で使用できますか?
当社のサーマルカメラモジュールは、次のような多くの業界で広く使用されています。
- サーモグラフィー:電力メンテナンス、マシン ビジョン、ビル HVAC、冶金石油化学、予知保全、疫病予防
- セキュリティと監視:安全な都市、インフラ監視、国境警備、海上航行、鉱山の安全
- 消火と救助:森林火災予防、火災予防、捜索救助
- UAV ペイロード:設備点検、取締り・救助、消火活動、動物観察
- 個人的なビジョン:アウトドアレジャー、動物観察、取締りパトロール
- ADAS:自動運転、先進運転支援システム、特殊車両
- AIoT:スマートホーム、インテリジェントハードウェア、スマートケア、ロボット
- その他:強化された飛行視覚システム、ガス検知、農業および牧場、科学研究
