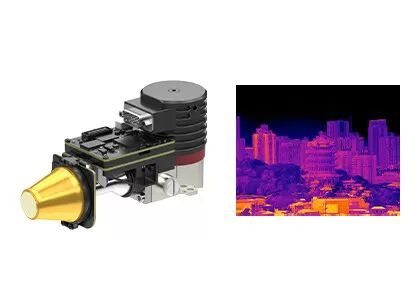

高リゾリューションOEMはカメラ モジュール1280x1024/12μm MCT MWIRを冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS1212 |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| NETD | ≤20mK | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 149×58.5×71mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | 高リゾリューションOemのカメラ モジュール,Oemのカメラ モジュール1280x1024,MWIRのカメラ モジュール |
||
製品の説明
EYAS1212 高解像度熱モジュール
高解像度 1280x1024 / 12μm MCT MWIR 低温赤外線モジュール
製品説明
EYAS1212は,1280x1024フォーマット12μmピッチIR FPAをベースとした高解像度アナログ・デジタル冷却赤外線モジュールである.
このADモジュールは,FPAのタイミングと敏感な電源を提供する近接板を含みます. さらに,カメラリンクインターフェースは 16 ビット原始データを出力し,検出器のシステムへの統合を非常に簡素化します.
したがって,EYAS1212 AD モジュールは,OEM 顧客が1280x1024/12μm冷却赤外線検出器で高速受容試験を行うことを容易にする.冷却された赤外線モジュールや完全な赤外線熱カメラや冷却された赤外線検出器に基づいたシステムの急速な二次開発を開始し,その開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS1212 |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| クリオクーラー | RS058F |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤20mK |
| 動作モード | |
| フレームレート | 1~100Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 9W |
| 尺寸 (mm) | 149×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS1212熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
冷却した冷却されていない赤外線検出器
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1冷却されていないIR検出器と冷却されたIR検出器の違いは何ですか?
現在,市場には冷却式と冷却式のない2種類の赤外線熱画像センサーがあります.
冷却されていないIR検出器は,環境温度に動作する.それは半導体産業に基づいているため,通常は小規模で低コストで大量に製造することができます.無冷却IR検出器は,携帯/ハンドヘルド/モバイルデバイスで広く使用されています.
冷却IR検出器は,冷却冷却器によって支えられる極低温に保たれる装置に包装されています.低冷却センサーよりも高価で信頼性が低いしかし,冷却システムは非常に敏感で,通常は長距離ミッションを達成するために長焦点距離光学で動作します.
2冷却された赤外線検出器の利点は?
冷却された赤外線焦点平面検出器は,低温で動作し,検出器の冷却器 (ddc) によって提供される.冷めない赤外線検出器よりも微妙な温度差を区別することができます10km以上の距離で物体を検出し 識別し 認識することができます低温検出器の構造は非常に複雑で,低温検出器よりも比較的高いコストになります..
