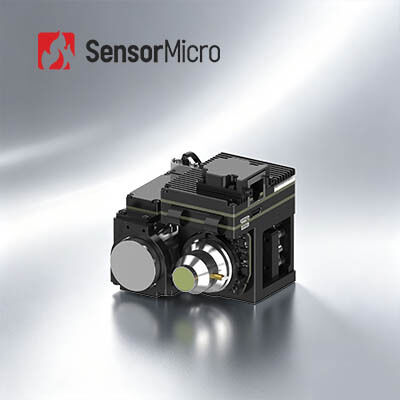

RS046 MCT MWIRのカメラ モジュール640x512 15μmの統合された構造
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615B |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 15μm | NETD | ≤18mK |
|---|---|---|---|
| スペクトル範囲 | 3.7～4.8μm | サイズ | 122×88×59mm |
| ハイライト | RS046 MWIRのカメラ モジュール,MWIRのカメラ モジュール640x512,MWIRのカメラ モジュールの統合された構造 |
||
製品の説明
640x512 / 15μm RS046 MCT MWIR 冷却赤外線検出器統合のための加速器
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できます. EYAS615Bは,EYASファミリーのメンバーで,MWIR赤外線検出器640x512@15μmとRS046冷却器が統合されています.
EYAS615B ADモジュールは 120Hzまでのフレームレート,スナップショット,ITR/IWR,ウィンドウ,アンチフラミング動作モードを備えています接近ボードはEYAS615Bで配備されており,OEM顧客が赤外線検出器で迅速な受容テストを行うための加速器となっています低温赤外線検出器に基づくモジュールと完全な製品の開発期間を短縮する.
主要な特徴
- 開発・統合が簡単
- カメラリンク インターフェイス 16ビット出力 原始データ シリアルポート制御
- 構造が整った 寸法が検出器と一致する
- 5V 単電源
- 高速で移動する標的を捕獲する能力
製品仕様
| モデル | EYAS615B |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS046 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤5.5分 |
| 最適のNETD (20°C) | ≤18mK |
| 動作モード | |
| フレームレート | 1~50Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 12V |
| 安定した電力消費 | 8W |
| 尺寸 (mm) | 122×88×59 |
| 体重 | ≤400g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
産業用用途
EYAS615B熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
わたしたち の 利点
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よくある質問
1NETDとは?
NETDは"ノイズ同等温度差"を意味します熱画像検出器が画像内の熱放射線の非常に小さな違いを区別できる程度を測るものですNETDは通常,ミリケルビン (mK) で表される.通常,NETD値が低いほど,熱感度が高いことを示している.
2あなたのアプリケーションのための赤外線検出器/熱モジュールに関する主要な考慮事項は何ですか?
---検出器の解像度
---ピクセルサイズ
---NETD
---画像の質
---レンズオプション
---電力を消費する
--- サイズと重量
--- 機械と電気のインターフェース
---予算について
3冷却された&冷却されていない赤外線焦点平面検出器の特徴は何ですか?
赤外線焦点平面検出器は,冷却された赤外線焦点平面検出器と冷却されていない赤外線焦点平面検出器に分けることができる.冷却赤外線検出器は,低温真空環境で高い感度で動作し,より微妙な温度差を区別することができます冷却されていない赤外線焦点平面検出器は冷凍環境を必要とせず,室温で動作できます.
