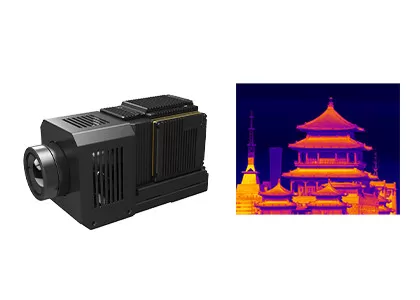

MWIR MCTの赤外線赤外線画像モジュール1280x1024 12μm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | MWIRのカメラ モジュール | IRの探知器 | 冷却された探知器 |
|---|---|---|---|
| 決断 | 1280x1024 / 12μm | NETD | ≤20mK |
| スペクトル領域 | 3.7~4.8μm MW | サイズ | 165x86x107mm |
| ハイライト | MCTの赤外線赤外線画像モジュール,1280x1024赤外線赤外線画像モジュール,MWIRの赤外線熱モジュール |
||
製品の説明
GST GAVIN1212の赤外線カメラの中心
画像処理のアルゴリズムの高リゾリューション1280x1024/12μm MWIR MCTの赤外線画像モジュール
製品の説明
GAVIN1212は全体的なセンサー技術（GST）によって発達する冷却された中間の波の赤外線画像モジュールである。それはRS058Fのcryocoolerが付いている1280x1024@12のµmの高リゾリューションのHgCdTe MWIR IRの探知器から成っている鋭く、明確な熱イメージを示すために、ハードウェア電子工学およびさまざまな画像処理のアルゴリズムはまた既に埋め込まれる。
基本的な不均等の訂正（NUC）、自動利益制御（AGC）、理性的な細部の強化（IDE）、等を含む画像処理のアルゴリズム。GAVIN1212はHDMIデジタル ビデオ インターフェイスを通してmegapixelsの高い定義赤外線映像を出力できる。産業基準のcameralinkインターフェイスを使うと、赤外線カメラかシステム・インテグレーターは容易にGAVIN1212赤外線画像モジュールに基づいて自身の完全なカメラを設計するか、または統合できる。
主な特長
- 長期検出の必要性を満たしなさい
- 高い感受性、NETD≤20mK
- 広い視野、1280x1024までの決断
- システムへの容易な統合
- DVP/Cameralinkインターフェイス、RAW/YUVのイメージの出力
- いろいろ連続的な光学ズームレンズは利用できる
製品仕様書
| モデル | GAVIN1212 |
| IRの探知器の性能 | |
| 決断 | 1280x1024 |
| ピクセル ピッチ | 12μm |
| Cryocooler | RS058F |
| スペクトル領域 | 3.7μm~4.8μm MW |
| 放射能冷却期間（20°C） | ≤8min |
| NETD （20°C） | ≤20mK |
| 画像処理 | |
| フレーム率 | 50Hz/100Hz |
| モードを薄暗くすること | 線形/ヒストグラム/混合される |
| デジタル ズームレンズ | ×1/×2/×4 |
| イメージの方向 | 斜めに水平に/縦に/フリップ |
| イメージのアルゴリズム | NUC/AGC/IDE |
| 電気指定 | |
| 標準的な外部インタフェース | J30JZ 25pin;HDMIの特別な出力インターフェイス |
| アナログのビデオ | / |
| デジタル ビデオ | HDMIは出力した:YUV Cameralinkは出力した:16bit RAW/YUV |
| 外的な同時性 | フレームの外的な同時性:RS422レベル |
| コミュニケーション | RS422、115200bps |
| 電源 | 24V±1V |
| 安定したパワー消費量 | 16W |
| 次元（mm） | 165x86x107 |
| 重量 | ≤1600g |
| 操作の温度 | -40°C | +60°C |
| 振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
| 光学レンズ | |
| 任意レンズ | 連続的なズームレンズ:37.5~750mm/F4 固定ズームレンズ:19mm/F2;40mm/F2;240mm/F2 |
産業適用
GAVIN1212熱赤外線カメラ モジュールは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
私達の利点
FAQs
1. NETDは何であるか。
NETDは「騒音相当温度相違」を示す。それはどれだけうまくのための赤外線画像の探知器がイメージの熱放射の非常に小さい相違の間で区別できるか測定である。NETDはmilliケルビン（mK）に普通表現されている。NETD図がより低ければ通常、より高く熱感受性は示す。
2. SWaP3は何であるか。
SWaP3はサイズ、重量、力、性能および価格を示す。それは赤外線企業の技術動向を示す。
3. DRIは何であるか。
DRIは通常赤外線画像システムの検出、認識および同一証明の間隔を参照する。それは赤外線画像システムの性能を判断する重大な変数である。
