高い感受性の熱カメラの中心はカメラ モジュール640x512/15μmを冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | GAVIN615A |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | ピクセルピッチ | 15μm |
|---|---|---|---|
| NETD | ≤15mK | スペクトル範囲 | 3.7～4.8μm MW |
| コンパクトなサイズ | 155×67×80mm | 重さ | ≤900g |
| ハイライト | 640x512熱カメラの中心,RS058熱カメラの中心,900gはカメラ モジュールを冷却した |
||
製品の説明

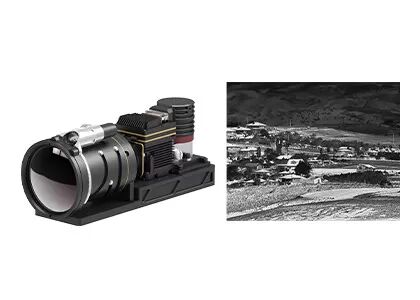

高感度640x512 / 15μm MCT MWIR冷却カメラモジュール
製品説明
GAVINシリーズは標準冷却赤外線モジュールです.さまざまな解像度フォーマット,異なる波帯,また異なる連続光学レンズオプションで利用できます.GAVIN615Aは,GAVINシリーズ冷却熱画像モジュールの1つで,640x512 / 15μm MWIR冷却検出器とRS058冷却器が内側にある..
GAVIN615AのNETDは 15mK未満です.高い感度により,非常に小さな赤外線差を非常に遠くから検出または認識できます.30~240mmなどの連続ズームレンズで装備15~300mm 21~420mm 35~690mmなど,セキュリティと監視のシステム統合のための理想的な選択です.
熱イメージングモジュールメーカーとして 顧客に様々な成熟した統合ソリューションを 提供しています二次開発を進め,独立した研究開発の時間を短縮することが便利です.
主要な特徴
- 遠隔検出の必要性を満たす
- 高い感度,NETD≤15mK
- 高フレームレート
- 高品質の熱画像
- システムへの簡単な統合
製品仕様
| モデル | GAVIN615A |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (20°C) | ≤7分 |
| NETD (20°C) | ≤15mK |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | ×1/×2/×4 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | J30JZ 25ピン |
| アナログビデオ | パール |
| デジタルビデオ | 16bit RAW/YUV: 16bit DVP/Cameralink アウトपुट |
| 外部同期 | フレーム 外部同期: RS422レベル |
| コミュニケーション | RS422 115200bps |
| 電源 | 20~28VDC |
| 安定した電力消費 | 12W |
| 尺寸 (mm) | 155×67×80 |
| 体重 | ≤900g |
| 操作温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 衝撃:半シナス波,40g 11ms,3軸 6方向 各3回 |
| オプティカルレンズ | |
| オプションレンズ | 連続ズーム 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
産業用用途
GAVIN615A熱赤外線カメラモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなどの多くの分野で広く使用されています.
わたしたち の 利点
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1赤外線検出器/熱画像センサーとは?
赤外線波は人間の目には見えない. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLPとは?
WLPは,ワッファーレベルパッケージを指します.これは,MEMSワッファー全体に直接高真空包装を完了し,その後,単一の赤外線センサーを作成するために書き込み,切断するプロセスです.メタルパッケージと一緒に低温赤外線検出器の3つの主要なパッケージ形式です.
3WLPの利点は?
WLP IR検出器は,消費電子機器市場への赤外線技術の適用における小型化と低コストの要件を満たすために特別に設計されています.新興市場における新しいアプリケーションをさらに促進するために.
