GAVIN615L T2SLの熱カメラの中心LWIRは熱イメージ センサー モジュールを冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 15μm | Cryoのクーラー | RS058 |
---|---|---|---|
NETD | ≤25mK | フレーム率 | 50Hz/100Hz |
サイズ | 155x67x80mm | 重量 | ≤900g |
ハイライト | T2SLの熱カメラの中心,640x512熱イメージ センサー モジュール,900g熱カメラの中心 |

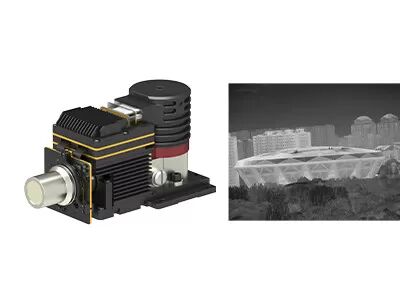

GAVIN615L T2SL 640x512/15µm LWIRは明確な赤外線画像のためのカメラ モジュールを冷却した
ギャビン シリーズは全体的なセンサー技術(GST)によって発達する標準によって冷却される赤外線モジュールである。それは異なった決断のフォーマット、異なったウェーブ バンドおよびまた異なった連続的な光学レンズの選択と利用できる。GAVIN615Lの赤外線画像モジュールは中640x512/15µm T2SL LWIRの探知器およびRS058 cryocoolerとのギャビン シリーズの1つである。
さまざまな画像処理のアルゴリズムはGAVIN615Lの電子工学で既に暗闇または悪天候の明確な赤外線映像を出力するために埋め込まれる。それは長距離の間に短い間隔でより多くのターゲット細部を示すために危険および脅威を検出し、確認できる。
- 長期検出の必要性を満たしなさい
- 高い感受性
- システムへの容易な統合
- DVP/Cameralinkインターフェイス、RAW/YUVのイメージの出力
- いろいろ連続的な光学ズームレンズは利用できる
モデル | GAVIN615L |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
Cryocooler | RS058 |
スペクトル領域 | 7.7μm~9.5μm LW |
放射能冷却期間(20°C) | ≤7min |
NETD (20°C) | ≤25mK |
画像処理 | |
フレーム率 | 50Hz/100Hz |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | ×1/×2/×4 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | J30JZ 25pin |
アナログのビデオ | PAL |
デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
外的な同時性 | フレームの外的な同時性:RS422レベル |
コミュニケーション | RS422、115200bps |
電源 | 20~28VDC |
安定したパワー消費量 | 14W |
次元(mm) | 155×67×80 |
重量 | ≤900g |
操作の温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
光学レンズ | |
任意レンズ | 固定ズームレンズ:25mm/F2 |
GAVIN615Lの赤外線画像モジュールは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
1. 赤外線サーモグラフィーは何であるか。
サーモグラフィーは目的の表面温度の検出に基づいて非侵襲的な診断方法の新しく、有効な技術である。赤外線(IR)放射は温度の配分の地図の形で目的から記録され、視覚化される出た。
2. 赤外線サーモグラフィーは何に使用することができるか。
赤外線熱イメージが家の点検を、人々の構造欠陥行うのに、漏電、機械故障、生理学的な変更及び動物および大いに多く定めるために使用することができる。
3. 赤外線サーモグラフィーの利点は何であるか。
非破壊試験のために、それはテストしやすく救う費用、増加する仕事の効率の結果損傷なしで応答に速い、マンパワーおよび装置の下落を減らす。
医学のサーモグラフィーのために、それは放射なしで人体、100%の早い健康スクリーニングのための理想的な用具の金庫見つけることは非常に有効および苦痛の隠された問題をである。
