解像度256x192、ピクセルサイズ12μmの非冷却VOxミニ赤外線サーマルカメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256×192/12μm | NETD | ≤50mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | フレームレート | サーモグラフィー: 25Hz、イメージング: 50Hz |
| アナログビデオインターフェース | CVBS (PAL/NTSC) | 動作電圧 | 3.3V±0.1V |

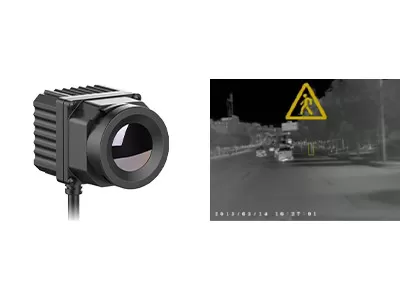

| ハイライト | 小型車によって取付けられる熱カメラ,車は熱カメラ384x288を取付けた |
||
製品の説明

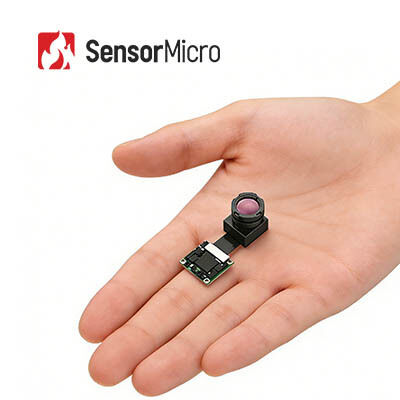

非冷却VOxミニ赤外線サーマルカメラモジュール256x192/12μm
超小型の Mini212G2 赤外線カメラ モジュールは、ウェハレベル パッケージングの 256×192/12μm 非冷却赤外線検出器を採用しています。 AIoT、マシンビジョン、産業用ビジョン、セキュリティ監視、夜間監視などの急成長する新興分野に合わせて調整されており、多様化して進化するアプリケーションの需要に完全に対応します。
小型のフォームファクタと優れた赤外線検出性能を誇るこの製品は、従来のイメージング ソリューションの欠点を克服するための中核となるセンシング ユニットとして機能します。複数のアプリケーション シナリオで正確で安定した効率的なパフォーマンスを実現すると同時に、新たな産業アプリケーションのコスト効率と統合の容易さの要求を満たします。
主な特長
- ダイレクトサーマルイメージング出力を備えた小型モジュール
- 自社開発の256×192/12μmウェハレベル赤外線検出器を搭載し、大幅なコストメリットを実現
- 超コンパクトな構造設計: サイズはわずか 17×17mm (PCBA)、重量はわずか 4g — スペースに制約のあるアプリケーションに最適
- 統合された ISP 処理ボードと次世代画像アルゴリズムにより、鮮明な熱画像を直接提供し、強力な汎用性を確保します。
- 正確な検出、柔軟な構成
- 最大±2℃の精度の高精度温度測定。スポット、エリア、フルフレーム測定をサポート
- さまざまな観察要件を満たすために利用可能な複数の視野レンズオプション
- 簡単な統合のための豊富なインターフェース
- USB2.0 / MIPI / DVP / BT.656 / LVDS およびその他のデジタルビデオ出力インターフェイスを提供
- 業界標準のインターフェースと完全な互換性
製品仕様
| モデル | ミニ212G2 |
|---|---|
| 解決 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| NETD | ≤50mK |
| 出力データ | 14ビット生 |
| フレームレート | サーモグラフィー：25Hz、イメージング：50Hz |
| フォーカスモード | フォーカスフリー |
| レンズ(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 重量(g) | 7.1 | 6.4 | 4 | 6.8 |
| 基板サイズ (mm) | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS (PAL/NTSC) |
| 動作電圧 | 3.3V±0.1V |
| 標準的な消費電力 | 330mW |
| 温度測定範囲 | -20℃～+550℃ (-20℃～+150℃ | +100℃～550℃) |
| 温度測定精度 | ±2℃/±2%の大きい方 |
| 動作温度 | -40℃～+70℃ |
| 湿度 | 5%~85% |
| 保管温度 | -45℃～+85℃ |
| 認証 | RoHS 2.0 / リーチ |
産業用途
この製品は、AIoT、マシンビジョン、産業用ビジョン、セキュリティ監視、夜間監視などの分野に位置付けられます。
- AIoT分野では、スマート家電、ウェアラブルデバイス、インテリジェント環境モニターなどの小型AIoTデバイスへの統合に最適です。
- 産業用ビジョン分野では、産業用機器、レーザー加工および溶接シナリオ、半導体検出などのリアルタイム監視に使用できます。
- セキュリティ監視アプリケーションの場合、不法侵入者を検出し、リアルタイムのアラームをトリガーできます。
私たちの利点
- 高感度と優れた性能
- 赤外線産業における世界をリードする技術
- さまざまな赤外線検出器を利用可能 - 非冷却および冷却の両方の赤外線検出器をさまざまな形式とピクセル サイズで使用可能
- 迅速な納品を保証する大量生産 - 年間最大数百万個の検出器の生産能力を備えた 3 つの生産ライン
よくある質問
赤外線検出器/サーマルカメラコアはどの業界で使用できますか?
当社のサーマルカメラモジュールは、次のような多くの業界で広く使用されています。
- サーモグラフィー: 電源メンテナンス、マシン ビジョン、ビル HVAC、冶金石油化学、予知保全、疫病予防
- セキュリティと監視: 安全な都市、インフラ監視、国境警備、海上航行、鉱山の安全
- 消火と救助: 森林火災の予防、火災予防、捜索と救助
- UAV ペイロード: 機器検査、取り締まりと救助、消火活動、動物観察
- 個人的なビジョン: アウトドアレジャー、動物観察、警察のパトロール
- ADAS：自動運転、先進運転支援システム、特殊車両
- AIoT: スマート ホーム、インテリジェント ハードウェア、スマート ケア、ロボット
- その他: 強化された飛行視覚システム、ガス検知、農業および牧場、科学研究
