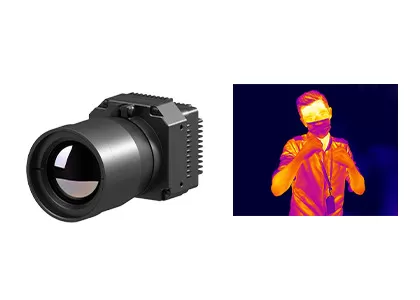

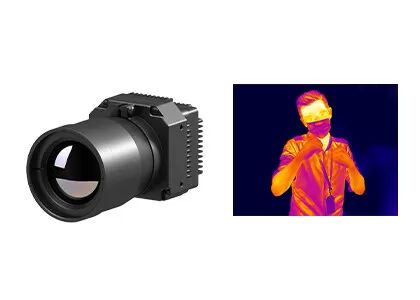

声の高リゾリューションの熱カメラ モジュール非冷却LWIR 1280x1024/12μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | PLUG1212R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | <50mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | サイズ | 20x20x10.4mm |
| ハイライト | 声の高リゾリューションの熱カメラ モジュール,高リゾリューションの熱カメラ モジュール1280x1024 |
||
製品の説明
VOx Uncooled LWIR 1280x1024/12μm 産業用温度測定用の熱カメラモジュール
製品説明
PLUG1212Rは,PLUG-Rシリーズの冷却されていない赤外線カメラモジュールの1つです.市場が好む焦平面配列VOxマイクロボロメーター冷却されていない赤外線検出器を採用しています.プロの信号処理回路と画像処理プラットフォーム温度データに完全に変換しますその温度測定は利用可能で,温度範囲は,産業用温度測定のために -20 °C~150 °Cから猛烈に調整することができます.
大幅な解析度1280×1024を持つPLUG1212Rの冷却されていない熱モジュールは,より詳細な画像を表示し,より広い視野をサポートします.縮小した12μmのピクセルサイズは,よりよい空間解像度を提供し,同じ範囲のミッションを達成するために,より短い光学レンズの焦点に対応します..
主要な特徴
- ピクセルピッチ: 12μm
- 解像度: 1280×1024
- スペクトル範囲: 8μm -14μm
- 高い感度:NETD<30mK
- 温度範囲: -20°C~150°C, 100°C~550°C
- 温度精度: ±2°Cまたは ±2%
- 高い信頼性と強い環境適応性
製品仕様
| モデル | PLUG1212R |
| IR検出器の性能 | |
| 決議 | 1280×1024 |
| ピクセルピッチ | 12μm |
| スペクトル範囲 | 8~14μm |
| NETD | <30mk |
| 画像処理 | |
| フレームレート | 25Hz |
| 開始時間 | <25s |
| アナログビデオ | / |
| デジタルビデオ | HDMI/RAW/YUV/BT1120 |
| エクステンションコンポーネント | USB/カメラリンク |
| ディムモード | 線形/ヒストグラム/混合 |
| デジタルズーム | 1~8X 連続ズーム ステップサイズ 1/8 |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| 画像の方向性 | 横/縦/斜めを回す |
| 画像アルゴリズム | NUC/AGC/IDE |
| 電気仕様 | |
| 標準的な外部インターフェース | 50pin_HRSインターフェース |
| 通信モード | RS232-TTL 115200bps |
| 供給電圧 | 5±0.5V |
| 温度測定 | |
| 動作温度範囲 | -10°C~50°C |
| 温度範囲 | -20°C~150°C,100°C~550°C |
| 温度 精度 | ±2°Cまたは ±2% (最大値を取) |
| SDK | ARM/Windows/Linux SDK,フルスクリーン温度測定 |
| 身体 的 な 特徴 | |
| 尺寸 (mm) | 56×56×40 ほら2 |
| 体重 | ≤200g |
| 環境 に 適応 する | |
| 操作温度 | -40°C ~ +70°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動 5.35gms 3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 光学 | |
| オプションレンズ | 固定焦点アテルマ: 19mm/25mm |
産業用用途
PLU1212R赤外線画像モジュールは,電力,機械ビジョン,建物検査,金属工学,石油化学などに広く使用されています.
わたしたち に つい て
SensorMicroは プロジェクトライフサイクル全体を通して お客様の成功を支える 総合的でプロフェッショナルなサービスを提供することに専念しています信頼性の核心となる価値観に 基づいています顧客が独自のビジネスニーズに合わせて 対応できるサポートを受けられるようにします
よくある質問
1適切な赤外線検出器の解像度をどのように選ぶか?
価格も考慮すべき要素です 画像の質が良くない場合低解像度の赤外線検出器を選択できます遠隔モニタリングなどの特殊用途で非常に明確な画像が必要な場合は,1280x1024の高解像度の赤外線検出器を選択できます.
2熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しています
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
3適した赤外線熱カメラレンズを選ぶ方法
- 標準レンズは,適切な距離で通常の標的を撃つことができます
- 望遠鏡は,比較的小さな対象に適しており,遠くから見る必要がある
- 近距離で物体を詳細に見るには 広角レンズの方が良い
- マクロレンズは 細い標的を近距離で見るため
