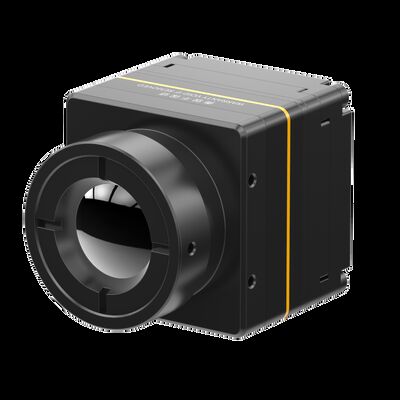

384x288/17μm赤外線検出器を搭載した冷却されていないFPA熱画像カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417G3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| デジタルフレームレート | 25/30/50Hz | 解決 | 384×288 /17μm |
|---|---|---|---|
| デジタルビデオ | RAW/YUV422 | NETD | ≤30mK/F1.0/25℃ |
| スペクトル範囲 | 8～14μm | アナログビデオ | パル/NTSC |
| ハイライト | 非冷却FPAの赤外線画像のカメラの中心,400x300赤外線画像のカメラの中心,400x300赤外線探知器の熱カメラの中心 |
||
製品の説明
384x288/17μm 赤外線検出器を備えた非冷却 FPA 熱画像カメラコア
製品説明
COIN417G2 非冷却赤外線モジュールは、384x288/17μm ウェーハ レベル パッケージ (WLP) 赤外線画像検出器、高性能信号処理回路、および画像処理アルゴリズムを統合しています。アップグレードされた ASCI チップにより、赤外線コアのパフォーマンスがさらに向上しました。さらに、高度な画像処理アルゴリズムを使用することで、画像性能が 30% 向上しました。
COIN417G2 赤外線モジュールは、シャープで鮮明な熱画像表示、コンパクトなサイズ、低コストが特徴です。
これまで、当社はインテグレータにさまざまな成熟した安定した赤外線熱画像ソリューションを提供してきました。 COIN シリーズの熱画像共通モジュールをより多くの端末製品に統合することが容易になり、インテグレータのコストが大幅に削減されます。
COIN417G2 サーマルモジュールは、産業用ビジョン、セキュリティ監視、消防および救助、屋外、マシンビジョン、ADAS などで使用されます。
主な特長
包括的な機能、コスト効率の高い設計
・コストパフォーマンスの高いウエハーレベルパッケージング検出器を使用して開発
• 高度な画像処理アルゴリズムと統合して画質を向上
卓越したパフォーマンス、優れた画像処理
• 標準 NETD≤30mK による高感度
• 次世代の画像アルゴリズムにより、より鮮明で鮮明な熱画像が実現します。
柔軟な拡張、迅速な統合
• 多様なアプリケーションシナリオに合わせて複数の光学レンズオプションを利用可能
• USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
・シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン417G3 |
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 384×288 |
| ピクセルサイズ | 17μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
|
裸コアサイズ(mm)
|
25.4mm×25.4mm×16.5mm
|
| 裸芯重量(g) | 16.6±1 |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | ランダム振動、5.35grms、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 保護レベル | IP67(フロントレンズ) |
赤外線センシングの信頼できるパートナー
- 深い技術的専門知識
赤外線センサー技術の研究、開発、応用における長年の経験により、当社はチップ設計、ウェーハ製造、パッケージングとテスト、さらにはシステム統合にわたる強力な能力を構築してきました。当社の強固な基盤により、進化する市場の需要を満たす革新的で信頼性の高い製品を継続的に提供できます。 - 赤外線センシングの革新と実用化に焦点を当てる
当社は、NETD、SWaP、および動作温度の限界を常に押し広げ、熱画像の技術的進歩を推進することに取り組んでいます。当社の製品は、セキュリティ、産業監視、インテリジェント システムなどのアプリケーションで常にリードしています。 - 多様な製品ポートフォリオ
独立した研究開発と複数の技術経路に支えられ、当社は冷却型と非冷却型の両方の包括的な赤外線検出コンポーネントを提供し、さまざまな業界向けにカスタマイズされたソリューションを提供します。 - 厳格な信頼性検証により品質保証を保証
堅牢な品質管理システムに支えられた当社の製品は、長期にわたる安定性と信頼性を確保するために、生産全体を通じて複数のテスト手順を経ています。 - 専門的な技術サポートと共同開発サービス
当社のエンジニアリング チームは、お客様の研究開発チームおよび製品チームと緊密に連携して、システム統合を加速し、効率を向上させ、市場投入までの時間を短縮します。あなたの成功は私たちの共通の使命です。
当社の製品ライン
- 高感度と優れたパフォーマンス
- 赤外線産業における世界をリードする技術
- 各種赤外線検出器を用意
- 異なるフォーマットとピクセルサイズの非冷却と冷却の両方の IR 検出器
- 短納期を保証する大量生産
- 年間最大数百万個の検出器の生産能力を備えた 3 つの生産ライン
よくある質問
1. 赤外線サーモグラフィーとは何ですか?
サーモグラフィーは、物体の表面温度検出に基づく非侵襲的な診断方法の新しい効果的な技術です。物体から放射される赤外線 (IR) を記録し、温度分布マップの形で視覚化します。
2. 赤外線サーモグラフィーは何に使用できますか?
赤外線熱画像は、住宅検査の実行、構造的欠陥、電気的欠陥、機械的欠陥、人や動物の生理学的変化などを特定するために使用できます。
3. 赤外線サーモグラフィーの利点は何ですか?
非破壊検査の場合、損傷することなく検査が簡単で迅速に対応できるため、コストの削減、作業効率の向上、人員や設備の減価償却費の削減につながります。
医療用サーモグラフィーは、人体の隠れた問題を非常に効率的に見つけ出すことができ、放射線や痛みがなく100%安全で、早期の健康診断に理想的なツールです。
医療用サーモグラフィーは、人体の隠れた問題を非常に効率的に見つけ出すことができ、放射線や痛みがなく100%安全で、早期の健康診断に理想的なツールです。
