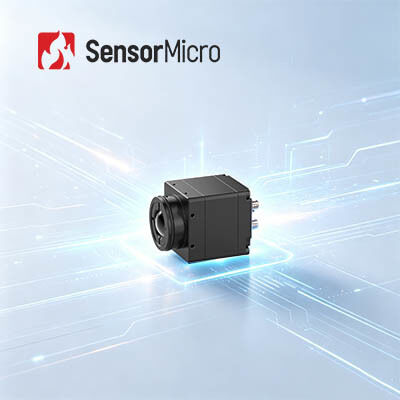

セラミックパッケージ 解像度384×288とピクセルピッチ12μmの冷却されていないLWIR熱カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 | ピクセルピッチ | 12μm |
|---|---|---|---|
| 消費電力 | 0.8W@50Hz@23±3℃ | スペクトル範囲 | 8～14μm |
| NETD | ≤30mK | フレームレート | 50Hz |
| ハイライト | 陶磁器パッケージの熱カメラの中心,12uM熱カメラの中心,非冷却LWIRの熱中心 |
||
製品の説明
セラミックパッケージ非冷却LWIRサーマルカメラコア384x288 12μm
セラミックパッケージ 非冷却 LWIR 384x288 12 μm サーマルカメラコア
iSE412 サーマル カメラ モジュールは、384×288/12μm セラミック パッケージの赤外線検出器を使用します。セラミックパッケージは現在利用可能な最も先進的なパッケージ技術であり、検出器のサイズ、重量、消費電力の大幅な削減を可能にします。
セラミックパッケージの赤外線検出器技術を統合することにより、iSE412 サーマルモジュールは非常に鮮明で鮮明な画像を提供します。この製品には、アップグレードされた超解像度アルゴリズムと、ピクチャー・イン・ピクチャー・ディスプレイやカスタマイズ可能なOSDを含む包括的なインタラクティブ機能が組み込まれており、最適化された省電力スリープ・モードやワンクリック・キャリブレーション機能も備えています。超コンパクトなフォームファクターと最小限の重量により、イメージングの安定性を維持しながら、小型化と携帯性の画期的な進歩を実現します。複数の光学および電子アクセサリとの高い互換性があり、インテリジェント マシン ビジョン、スマート セキュリティ、消防設備、および民生用サーマル エレクトロニクスにおける新しいアプリケーション向けのカスタマイズされた開発をサポートします。
主な特長
スムーズな視聴を実現するシャッターレス設計
- 動作中にシャッターのキャリブレーションが必要ないため、従来のシャッターベースのシステムでよく見られる画像の途切れが解消されます。
- 静かな動作により、機械的なノイズがなく目立たずに使用できます。
小型軽量で柔軟な組み込みが可能
- システムの合計寸法はわずか 25.4×25.4×22.7 mm、裸コア重量 ≤26±1.5g
- 省スペースの構造設計により、柔軟なシステムのレイアウトと統合が可能
豊富な機能とシームレスな統合
- 超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポート
- 複数の光学レンズや拡張コンポーネントと互換性があるため、二次開発やシステムのカスタマイズが容易になります
製品仕様
|
モデル
|
iSE412
|
|
|
IR検出器インジケーター
|
||
|
敏感な素材
|
VOx
|
|
|
解決
|
384×288
|
|
|
ピクセルサイズ
|
12μm
|
|
|
スペクトル応答
|
8μm～14μm
|
|
|
典型的なNETD
|
≤30mK
|
|
|
画像処理
|
||
|
有効画素数
|
384×288
|
|
|
デジタルフレームレート
|
50Hz
|
|
|
起動時間
|
6秒
|
|
|
デジタルビデオ
|
YUV420/YUV422/RGB888/RAW
|
|
|
画像アルゴリズム
|
NUC/DRC/DNS/DDE/SFFC
|
|
|
シャッターレス
|
サポートされています
|
|
|
画像表示
|
10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット)
|
|
|
画像の方向
|
水平/垂直/斜め
|
|
|
デジタルズーム
|
1倍/2倍/4倍/8倍
|
|
|
画像の明るさ
|
自動/手動
|
|
|
画像のコントラスト
|
自動/手動
|
|
|
補償モード
|
マニュアル
|
|
|
電気
|
||
|
標準外部インターフェース
|
50ピン：BP040SB-50-0114-B-R0
|
|
|
通信インターフェース
|
TTL-232/USB2.0
|
|
|
デジタルビデオインターフェース
|
DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
|
|
|
拡張コンポーネント
|
USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE
|
|
|
電気インターフェース
|
||
|
供給電圧
|
2.7V～5.3V
|
|
|
標準的な消費電力
|
0.8W@50Hz@23±3℃
|
|
|
メカニカル/レンズ
|
||
|
裸コアサイズ(mm)
|
25.4×25.4×22.7
|
φ36×24.3
|
|
裸芯重量(g)
|
26±1.5
|
28±1.5
|
|
光学レンズ
|
固定焦点アサーマル: 4.9/9.1/13/19mm
|
固定焦点アサーマル: 25mm/35mm
|
|
シャッター部品
|
オプション
|
|
|
振動
|
5.35g、ランダム振動、3軸
|
|
|
インパクト
|
半正弦波、40g/11ms、衝撃方向X軸、3回
|
1500g@0.4ms
|
|
保護レベル
|
IP67(フロントレンズ)
|
|
|
環境適応力
|
||
|
動作温度
|
-40℃～+70℃
|
|
|
保管温度
|
-45℃～+85℃
|
|
|
湿度
|
5%～95%、結露なきこと
|
|
|
認証
|
ROHS2.0/リーチ
|
|
産業用途
iSE412 熱画像モジュールは、産業用ビジョン、消防および救助、セキュリティ監視、屋外観察、マシン ビジョン、家庭用電化製品などの分野に応用されています。
製品の利点
多様な製品ポートフォリオ
赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
豊富な製品バリエーション
複数のアレイ解像度、ピクセル サイズ、波長帯、レンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
卓越したパフォーマンス
鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境上の課題の下でも機能するように設計されています。
簡単な統合
複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
赤外線検出器/サーマルカメラコアはどの業界で使用できますか?
GST 赤外線検出器 / サーマル カメラ コアは、次のような多くの業界で広く使用されています。
- サーモグラフィー:電力メンテナンス、マシン ビジョン、ビル HVAC、冶金石油化学、予知保全、疫病予防
- セキュリティと監視:安全な都市、インフラ監視、国境警備、海上航行、鉱山の安全
- 消火と救助:森林火災予防、火災予防、捜索救助
- UAV ペイロード:設備点検、取締り・救助、消火活動、動物観察
- 個人的なビジョン:アウトドアレジャー、動物観察、取締りパトロール
- ADAS:自動運転、先進運転支援システム、特殊車両
- AIoT:スマートホーム、インテリジェントハードウェア、スマートケア、ロボット
- その他:強化された飛行視覚システム、ガス検知、農業および牧場、科学研究
