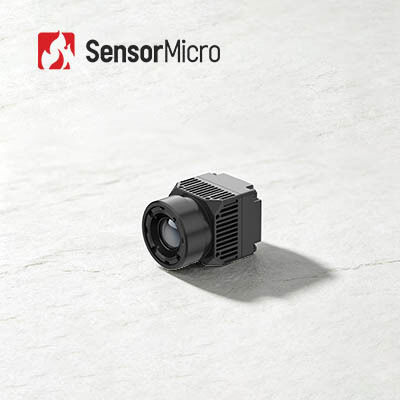

ヘルスケア向け 8μmピクセルピッチおよび±0.5℃の精度を備えた迅速統合 640×512解像度サーマルイメージングカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS2.0; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | 17μmサーマルイメージングカメラモジュール,サーマルイメージングカメラモジュール 384x288,高速統合サーマルカメラモジュール |
||
製品の説明
ヘルスケア向け 迅速統合型 赤外線サーモグラフィカメラモジュール 640×512 8μm
製品概要
iHA608Wサーモグラフィカメラモジュールは、ApexCore 640×512/8μm赤外線検出器を採用し、最大±0.5℃の高精度な医療向け非接触温度測定を実現します。専用の医療用熱画像処理アルゴリズムを搭載し、詳細な熱画像と信頼性の高い温度データを生成します。8μmピクセル設計による小型・軽量なコアは、Type-CビデオおよびUSB2.0インターフェースを備え、マルチプラットフォームSDKをサポートしています。医療診断、健康スクリーニング、家畜の体温測定に最適です。
主な特長
- 高精度な温度測定と精細な熱画像
- 最大±0.5℃の高精度な非接触体温測定
- クリアな熱画像を提供する医療グレードのレンズと専用アルゴリズム
- 軽量・小型の組み込みコア
- 小型化レイアウトを実現する8μm ApexCore赤外線検出器
- 寸法 21×21×31.5 mm、重量 25±2 g
- 開発者向けの容易な統合性
- Type-C + USB2.0 デュアルインターフェース
- Windows、Android、Linux向けSDK
製品仕様
| モデル | iHA608W |
|---|---|
| 赤外線検出器 指標 | |
| 感光材料 | VOx（酸化バナジウム） |
| 解像度 | 640×512 |
| ピクセルサイズ | 8μm |
| 応答波長 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | メディカル/擬似カラー |
| PCソフトウェア | |
| コンピュータソフトウェア | モジュール制御＆ビデオ表示 |
| 温度測定 | |
| 動作温度 | 10℃～+50℃ |
| 温度測定範囲 | 32℃～+42℃ |
| 温度測定精度 | ≤±0.5℃（2分間のウォームアップ後、周囲温度23±3℃、対象温度32～42℃） |
| 測定距離 | 0.5m～5m；SDK経由での複数距離温度測定に対応 |
| SDK | Windows/Android/Linux SDK対応、ビデオストリーム解析、モジュール制御、全画面アレイ温度測定、温度イメージング、温度ウィンドウ設定、マルチインテグレーションを実現 |
| 電気的仕様 | |
| 標準外部インターフェース | USB(TYPE-C) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2.0 |
| 電源電圧 | 5V±0.5 |
| 標準消費電力 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アサーマル |
| F値 | 1 |
| 視野角（水平×垂直） | 69.2°×55.4° |
| 機械的仕様 | |
| サイズ（レンズ含む） | 21mm×21mm×31.5mm（4mmレンズ含む） |
| 重量（レンズ含む） | 25g±2（4mmレンズ含む） |
| 環境適応性 | |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 耐振動 | 5.35grms、ランダム振動、3軸 |
| 耐衝撃 | 半波正弦波、40g/11ms、衝撃方向：3軸6方向 |
| ESD（静電気放電） | 接触放電 6kV、気中放電 8kV |
| 認証 | |
| 環境認証 | ROHS2.0/REACH |
産業用途
iHA608Wサーマルモジュールは、疾病スクリーニング、中医理学療法、健康診断、リハビリテーション、および関連するヘルスケア分野で広く活用されることが期待されています。
製品ポートフォリオの優位性
- 多様な製品ポートフォリオ： 赤外線検出器、カメラコア、モジュールなど幅広い製品形態を備え、さまざまな統合要件に対応します。
- 豊富な製品バリエーション： 複数のアレイ解像度、ピクセルサイズ、波長帯、レンズオプションの組み合わせにより、多様な用途に高い柔軟性を提供します。
- 卓越したパフォーマンス： 鮮明なイメージング、小型サイズ、低消費電力、高感度、高い信頼性を実現し、さまざまな過酷な環境条件下でも性能を発揮するよう設計されています。
- 容易な統合： 複数のインターフェースオプションにより統合が容易で、複数の応用分野での迅速な開発が可能です。
よくある質問（FAQ）
1. 金属パッケージ赤外線検出器について
金属パッケージは、金属製チューブシェル、熱電冷却器（TEC）、円柱状ゲッターを使用します。TECは動作温度を安定させ、赤外線検出器を室温で動作させる上で重要な役割を果たし、濃霧や雨、雪などの極端な環境へのサーマルイメージングセンサーの適応性を向上させます。
欠点としては、コストが非常に高く、非冷却型製品の総製造コストの60%以上を占めること、および製造サイクルが長いことが挙げられます。このパッケージング方法はハイエンド用途向けに設計されています。
2. セラミックパッケージ赤外線検出器について
セラミックパッケージングプロセスは金属パッケージと類似しており、成熟した赤外線検出器のパッケージング技術です。金属パッケージと比較して、パッケージ化された検出器の体積と重量を大幅に削減できます。セラミックパッケージの場合、読み出し回路に自己調整動作温度機能が備わっているため、TECによる安定化は不要です。
3. ウエハーレベルパッケージング（WLP）
ウエハーレベルパッケージングは、ウエハーレベルサイズパッケージングとも呼ばれ、半導体業界の先端パッケージング技術の重要な一部となっています。ウエハーレベルパッケージング（WLP）は、MEMSウエハー全体に対して直接高真空封止を行い、その後にスクライビングとダイシングを行って個々の赤外線検出器を製造するプロセスです。ダイシング前に、赤外線検出器ウエハー上でパッケージングおよびテスト手順の大部分またはすべてを直接実行します。
これは小型、軽量、ポータブル、ハンドヘルド、低価格、および高い生産効率のニーズを満たす改良型チップサイズパッケージです。
