放射線フリー 640×512 解像度 8μm ピクセルピッチ 赤外線カメラ モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | RoHS2.0; Reach |
| モデル番号 | iHA608W |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.6W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25Hz |
| ハイライト | 放射の自由な赤外線カメラ モジュール,医学の赤外線カメラ モジュール384x288,医学の熱イメージのカメラ モジュール |
||
製品の説明

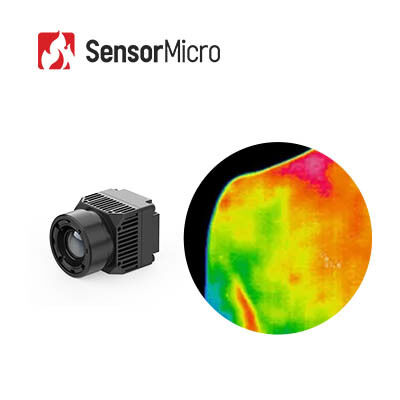

医療用熱画像スクリーニング向け 放射線フリー 640×512/8μm 赤外線カメラモジュール
製品概要
iHA608W非冷却赤外線カメラコアは、高性能な640×512解像度・8μm赤外線検出器を統合し、非接触型のインテリジェントな温度測定に特化したプロフェッショナル向けサーマルイメージングソリューションです。±0.5℃の高精度な温度検出能力と最適化された医療用イメージング技術により、鮮明な熱画像と安定した温度データ出力を提供します。小型・軽量設計と豊富なインターフェースリソースを備え、機器への迅速な組み込みと二次開発をサポートします。商業用医療スクリーニング機器、家庭用健康測定デバイス、家畜飼育の温度監視システムなどに最適なコアコンポーネントです。
主な特長
- 高精度な測定と緻密な熱画像
- 最大±0.5℃の精度を持つ非接触体温測定専用設計
- 医療グレードの光学レンズと専用の医療用画像処理アルゴリズムにより鮮明な画像を実現
- コンパクト設計、軽量で容易な統合
- 狭ピクセルピッチの8μm ApexCore赤外線検出器を搭載し、コンパクトなフォームファクタを実現
- わずか21×21×31.5mmの小型サイズと25±2gの軽量設計で、小型機器への組み込みに最適
- 迅速な統合、容易な開発
- システム統合を合理化する標準化されたType-C + USB 2.0インターフェース
- 開発のハードルを下げるWindows、Android、Linux向けSDKを提供
製品仕様
| モデル | iHA608W |
|---|---|
| 赤外線検出器仕様 | |
| 感光材料 | VOx |
| 解像度 | 640×512 |
| ピクセルサイズ | 8μm |
| 分光応答 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 医療用/疑似カラー |
| PCソフトウェア | モジュール制御＆ビデオ表示 |
| 温度測定 | |
| 動作温度 | 10℃～+50℃ |
| 温度測定範囲 | 32℃～+42℃ |
| 温度測定精度 | ≤±0.5℃ (2分間のウォームアップ後、周囲温度23±3℃、対象物温度32～42℃) |
| 測定距離 | 0.5m～5m（SDKによるマルチ距離温度測定に対応） |
| SDK | Windows/Android/Linux SDKをサポートし、ビデオストリーム解析、モジュール制御、包括的なアレイ温度測定、温度イメージング、温度ウィンドウ設定、マルチ統合を実現 |
| 電気的仕様 | |
| 標準外部インターフェース | USB(TYPE-C) |
| 通信インターフェース | USB |
| デジタルビデオインターフェース | USB2.0 |
| 電源電圧 | 5V±0.5 |
| 標準消費電力 | 0.6W |
| 光学レンズ | |
| 焦点距離 | 4mm |
| レンズタイプ | 固定焦点アサーマル |
| F/# | 1 |
| FOV(H×V) | 69.2°×55.4° |
| 機械的仕様 | |
| サイズ (レンズ含む) | 21mm×21mm×31.5mm (4mmレンズ含む) |
| 重量 (レンズ含む) | 25g±2 (4mmレンズ含む) |
| 環境適応性 | |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95% (結露なきこと) |
| 耐振動性 | 5.35grms、ランダム振動、3軸 |
| 耐衝撃性 | 半正弦波、40g/11ms、衝撃方向：3軸6方向 |
| ESD | 接触放電 6kV、気中放電 8kV |
| 認証 | |
| 環境認証 | ROHS2.0/REACH |
産業用途
iHA608Wサーマルモジュールは、疾病スクリーニング、漢方・理学療法、健康診断、リハビリテーション、および関連する医療分野で広く活用されることが期待されています。
当社の強み
自社製赤外線検出器技術
- 8インチ 0.11μm VOx 非冷却赤外線検出器
- 8インチ 0.5μm MCT 冷却赤外線検出器
- 8インチ 0.5μm T2SL 冷却赤外線検出器
生産能力と優位性
- 自社開発の赤外線検出器 年間600万個の生産能力
- 30,000 m²の半導体製造施設
- 20,000 m²のクリーンルーム面積
よくある質問
1. 温度分解能（熱感度）とは何ですか？
熱感度（NETD：等価雑音温度差とも呼ばれます）は、中波長赤外線（MWIR）および長波長赤外線（LWIR）サーマルカメラを評価するための主要パラメータです。サーマルイメージャーによって測定される鮮明さに直結します。温度差のS/N比を表す数値であり、ミリケルビン（mK）単位で測定されます。NETDの値が小さいほど感度が高く、より鮮明な画像が得られます。
2. サーマルイメージングの用途にはどのようなものがありますか？
温度測定と全天候型イメージングは、赤外線サーマルイメージング技術の2つの基本機能です。これらの技術を基に開発された製品は、セキュリティ・監視、産業検査、消防、予知保全、ADAS、防疫対策、AIoTなど、さまざまな用途で広く使用されています。
