冷却光学ガス イメージング MWIR サーマル モジュール 320x256
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 関数 | ガス漏れ検知 | クライオクーラー | RS058/RS058I |
|---|---|---|---|
| 検出器の解像度 | 320×256 | ピクセルサイズ | 30μm |
| ネットワーク | 10mK（F1.5） | スペクトル範囲 | 3.2±0.1～3.5±0.1μm |
| ハイライト | MWIR サーマル モジュール 320x256、冷却 MWIR サーマル モジュール、ガス イメージング MWIR モジュール,Cooled MWIR Thermal Module,Gas Imaging MWIR Module |
||
製品の説明

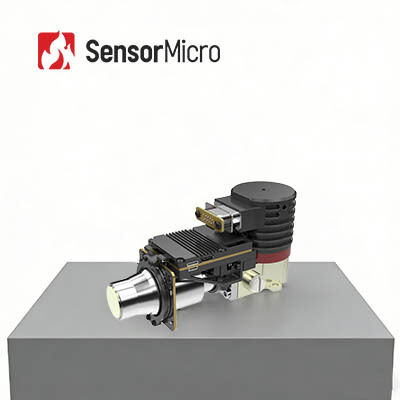

ガス漏れを可視化するための320x256 30μM MWIR冷却光学ガスイメージングサーマルモジュール
製品説明
EYAS330G 冷却型 AD モジュールは、C330M-G 冷却型赤外線検出器をベースに開発され、高性能信号処理回路を搭載しています。これは、高速ガス光学イメージング システムの統合を開始するのが困難なお客様向けのアクセラレーターです。赤外線技術を利用することで、目に見えない揮発性有機化合物 (VOC) の漏れを迅速かつ効果的に検出して、石油化学企業の生産、輸送、処理における安全性を確保できます。
主な特徴
開発サイクルの短縮
• アナログ信号からデジタル信号への変換を実現する高性能信号処理回路を採用
• 防爆認証用の 12V 電源をサポート
簡単で素早い統合
• Cameralink インターフェイス出力 16 ビット RAW データ、シリアル ポート制御
• 検出器と寸法が一致する一体型構造
製品仕様
| モデル | EYAS330G | EYAS330G2 |
| パフォーマンス | ||
| 解像度 | 320×256 | |
| ピクセルサイズ | 30μm | |
| 冷凍機 | RS058 | RS058I |
| スペクトル範囲 | 3.2μm±0.1μm～3.5μm±0.1μm | |
| 冷却時間（25℃） | ≤6分30秒 | ≤7分 |
| 典型的なNETD | 10mK（F1.5） | |
| 作業モード | ||
| フレームレート | 1～200Hz（調整可能） | |
| 作業モード | スナップショット;ITR 統合モード;Windows モード;アンチブルーミング | |
| 電気仕様 | ||
| 標準外部インターフェース | QSH 60ピン | |
| デジタルビデオ | Cameralink 出力: 16bit Raw データ | |
| 外部同期 | CC1: INT フレーム外部同期 CC2: MC 外部同期 |
|
| コミュニケーション | Cameralink シリアル ポート: TFG+/-、TC+/-、9600bps | |
| 電源 | チャンネル 1 イメージング パネル: 5V チャンネル 1 クライオクーラー: 24V |
チャンネル 1 イメージング パネル: 5V チャンネル 1 クライオクーラー: 12V |
| 安定した消費電力 | 7W | |
| サイズ (mm) | 142×58.5×71 | |
| 重さ | ≤680g | |
| 作業温度 | -40℃～+60℃ | |
産業用アプリケーション
EYAS330G 冷却 AD モジュールは、目に見えない VOC (揮発性有機化合物) を視覚化し、次のようなガス漏れを検出するために使用されます: メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、エチレン、プロピレン、イソプレン、メタノール、エタノール、ブタノン、ベンゼン、トルエン、キシレン、エチルベンゼンなど
展示会
よくある質問
1. オプティカル ガス イメージングの利点
時間の節約と効率性: 大規模なリアルタイム検出、迅速な漏れ位置の特定をサポートし、生産を中断する必要はありません。
長距離検出: 危険な場所や複雑な場所から離れた場所、非接触非破壊検査、追加の放射線源なし
分析が容易: 直感的な画像処理、即時保存、便利な分析
多機能検査：優れたリモート温度測定機能により、さまざまなガスを検出できます
2. ガス光学イメージングの動作原理
オプティカル ガス イメージングは、目に見えない工業用ガスを見ることができる一種の赤外線技術です。
特定の波長で赤外線を吸収した後、ガスと背景の間に赤外線放射の差が生じます。
狭帯域フィルターを内蔵したガス漏れ検知用赤外線検出器は、ガスの赤外線吸収ピーク付近の赤外線帯域のみを受信し、ガスと背景の放射差によりガスを可視赤外線画像に変換することができます。
