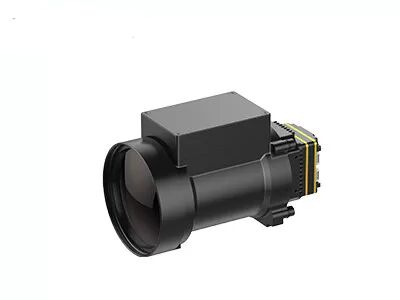

8~14μm LWの消火のための非冷却の赤外線画像のカメラ モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 17μm | カメラレンズ | 複数利用可能 |
---|---|---|---|
重量 | <90g | ネットワーク | <30mK |
スペクトル範囲 | 8~14μm LW | サイズ | 44.5×44.5×33.6mm |
ハイライト | 消火の赤外線画像のカメラ モジュール,14um LWの非冷却のカメラ モジュール |
640x512 / 17μmの屋外、動物の観察のための非冷却の赤外線画像のカメラ モジュール
PLUG617は全体的なセンサー技術(GST)によって発達するプラグ シリーズ非冷却の熱カメラ センサー モジュールの1つである。
640x512/17µmの光学部品の非冷却の熱カメラ センサー、完全な一連、信号処理回路および独特な画像処理のアルゴリズムから成っていて、PLUG617 LWIRのカメラ モジュールは明確なイメージおよび優秀な性能を提供する。
プラグ シリーズ非冷却の赤外線モジュールは特定の統合の条件を満たすためにさまざまな標準的な産業インターフェイスおよび赤外線レンズの選択を提供するさまざまな個人化された観察の条件のために特に発達する。ある専門の赤外線画像の解決は多くの適用に加えられた。
- NETD<30mk>
-安定した性能
- 容易な統合及び差込
- 明確なイメージの質及び細部
- 強い環境の適応性
モデル | PLUG617 |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 17μm |
スペクトル領域 | 8~14μm |
NETD | <30mk |
画像処理 | |
フレーム率 | 9Hz/25Hz/30Hz/50Hz/60Hz |
始動時間 | <10s> |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656/LVDS |
延長部品 | USB/Camerlink |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRSインターフェイス |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 4~6V |
典型的なパワー消費量 | <1> |
物理的特性 | |
次元(mm) | 44.5x44.5x36.6 |
重量 | <90g> |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm モーターを備えられたレンズ:75mm/100mm/150mm 連続的な光学ズームレンズ:30-150mm |
PLUG617熱探知カメラモジュールは保証で広く利用されているおよび監視、屋外、法の執行の救助、消火および救助、ADAS、UAVのペイロード等。
1. 赤外線焦点面の配列の働き原則
感光性要素の配列は焦点面の配列の探知器で整理される。無限から出る赤外線光線は光学系を通して焦点面の配列のこれらの感光性要素で視覚化されている。探知器は電気的信号に光信号を変え、必要な拡大、見本抽出、出力バッファをそして多重型になるシステム行い、そしてモニタリング システムにイメージを形作るために最終的に送られる。
