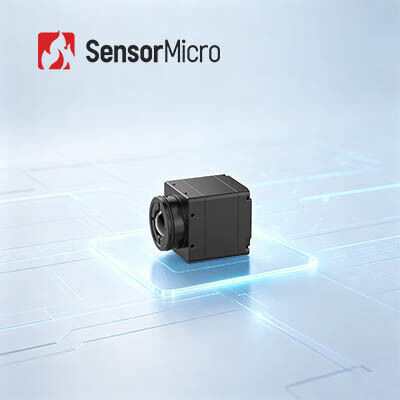

統合が容易なシャッターレス設計の解像度 384x288、ピクセル ピッチ 12μm、LWIR サーマル カメラ モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | 解決 | 384×288 / 12μm |
|---|---|---|---|
| フレームレート | 50Hz | NETD | ≤30mK |
| スペクトル応答 | 8μm | 14μm | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| ハイライト | LWIRのカメラ モジュール400x300,LWIRのカメラ モジュール60Hz |
||
製品の説明
384x288 12μm LWIR 熱カメラモジュール 冷却されていない 安全システムへの簡単な統合
製品概要
iSE412は,384×288解像度と12μmピクセルピッチのセラミックパッケージの熱検出器で,独立開発された高性能小型化された赤外線カメラコアです.伝統的なシャッター型赤外線モジュールとは異なる定期的なシャッター校正操作を排除し,観察中にフレーム不連続性や騒音波の問題を根本的に解決します.熱画像の連続性と安定性を向上させる.
この製品には複数の画像処理アルゴリズムと機能モジュールが統合されており,スーパー解像度強化,画像内表示,ユーザー定義OSDパラメータ,睡眠力の管理,電子ズームとワンクリック校正.複数の光学レンズ,拡張モジュールおよびマイクロOLEDディスプレイと適応マッチングを達成し,多様なビデオ出力インターフェースをサポートします.
コンパクトな全体的な寸法と軽量な裸体コア設計により,モジュールは狭い設置環境と厳しい運用条件に適応できます.産業用機械ビジョンに広く適用されます防災救助,公共安全監視,屋外偵察,消費電子熱画像機器
主要な特徴
-
スムーズ に 見る ため に シャッター を 使わ ない デザイン• 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムでよくある画像のタタタをなくす
• 静かな操作により,機械的な騒音がなく,慎重に使用できます -
コンパクトで軽量で 統合に柔軟性• システム全体の寸法は 25.4×25.4×22.7mm,裸のコア重量は ≤26±1.5g
• 空間を節約する構造設計により,柔軟なシステム配置と統合が可能 -
機能が豊富でシームレスな統合• 超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします
• 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE412 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準的な外部インターフェース
|
50pin: BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ |
固定焦点アテラル: 4.9/9.1/13/19mm
|
固定焦点アテラル: 25mm/35mm
|
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412熱カメラコアは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
パーソナライズされたサービス
- 商品のカスタマイズ:設定を調整し,アルゴリズムを業界特有の要件を満たすために調整する
- 現場技術支援と訓練:主要顧客に実用的なシステム設定と運用訓練を提供
- 新しい製品と市場のための共同イノベーション:革新的な赤外線アプリケーションソリューションを共同開発するために顧客と協力
よく 聞かれる 質問
セラミック・パッケージングとは?
メタルパッケージと比べると,金属パッケージは梱包された検出器の体積と重量は大幅に減少します陶磁包装の場合,読み取り回路は自己調整作業温度機能を有し,TEC安定化は必要ありません.
