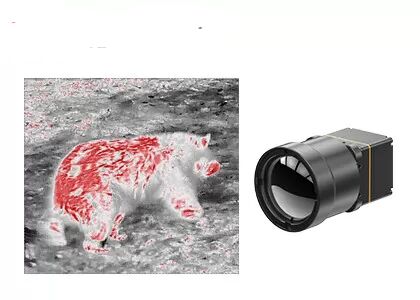

LWIR 解凍されていない熱カメラコア,1280x1024の解像度と12μmのピクセルピッチで高画質画像
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 消費電力 | 1.0W | フレームレート | 30Hz |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | LWIRの非冷却の熱モジュール12uM,夜間視界LWIRのカメラの中心,640x512ゆとりの熱カメラの中心 |
||
製品の説明
LWIR 非冷却サーマルカメラコア 1280x1024 12μm パーソナルナイトビジョン用
製品概要
COIN1212 赤外線カメラ コアは、複数の主要な業界シナリオに合わせてカスタマイズされたハイエンドの熱画像ソリューションです。 1280×1024の高解像度12μmウェーハレベル検出システムは、長距離広範囲のモニタリングと近距離の精密検出を可能にし、産業品質検査やインフラ安全性調査の精度要件に完全に適合します。
完全な通信プロトコルとビデオ出力モードを備えているため、インテリジェント交通システムや科学研究実験装置に迅速に統合でき、さまざまなハイエンド シナリオ アプリケーションに安定した効率的かつ高精度の熱画像サポートを提供します。
主な特長
- 高精細イメージング、正確な検出:1280×1024/12μmメガピクセルの解像度により、広い視野と長距離のHDイメージングが可能です。近距離観察時にターゲットの細部を鮮明に捉えます。
- フル機能でコスト効率が高い:業界をリードする大型ウエハーレベル赤外線検出器を搭載。高度な画像処理アルゴリズムと統合され、画像の鮮明さと視覚的な品質が向上します。
- 迅速な統合、加速された開発:DVP や BT.1120 などの複数の画像出力インターフェイスをサポートします。シリアルポート制御によりRAW/YUV画像データを出力します。
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 1.0W |
| 機械式 | |
| 裸コアサイズ(mm) | 14mm/19mm/25mm：25.4mm×25.4mm×19.3mm 35mm/50mm/100m：35.4mm×35.4mm×17.8mm |
| 裸芯重量(g) | 14mm/19mm/25mm：19.7±1g 35mm/50mm/100m：32.5±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN1212 熱画像モジュールは、主要インフラストラクチャの監視、ハイエンド製造、産業検査、科学研究などの分野に応用されています。
私たちについて
SensorMicro は、赤外線サーマル イメージング技術に重点を置き、高性能の冷却および非冷却赤外線検出器、サーマル モジュール、赤外線コアなどのコア製品の包括的なポートフォリオを提供することに特化しています。これらの製品は熱認識の「目」として機能し、信頼性が高く効率的な赤外線ソリューションを幅広い業界に提供します。
よくある質問
1. 赤外線サーマルモジュールインターフェイス * HDMI
HDMI は、High Definition Multimedia Interface の略です。 RCA などの古いアナログ信号 AV 伝送インターフェイスを置き換えるために使用されます。 HDMI は、赤外線熱画像家電の分野で最も広く使用されているデジタル オーディオおよびビデオ インターフェイスであり、さまざまな赤外線カメラ モジュール製品でも広く使用されています。
HDMI インターフェースには多くのバージョンがあります。
- HDMI標準インターフェース：つまり、幅14mmのHDMI Aタイプインターフェイスで、HD TV、デスクトップコンピュータ、プロジェクターなどの機器に使用されます。
- HDMIミニインターフェース：つまり、幅10.5mmのHDMI Cタイプインターフェイスで、MP4、タブレットコンピュータ、カメラ、その他のデバイスに使用されます。
- HDMIマイクロインターフェース：HDMI Dタイプインターフェースは幅6mmでスマートフォンやタブレットなどに使用されています。
現在、SensorMicro が開発した赤外線サーマルモジュールは HDMI 標準インターフェイスを使用しています。
