多機能LWIR熱イメージングモジュール,解像度384x288とピクセルピッチ17μm
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417G3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| ピクセルピッチ | 17μm | 解決 | 384×288 |
|---|---|---|---|
| 消費電力 | 0.65W | スペクトル範囲 | 8～14μm |
| NETD | ≤30mK | フレームレート | 25/30/50Hz |
| ハイライト | 多機能LWIR熱モジュール,12uM Irの探知器の熱モジュール,LWIRの赤外線画像モジュール640x512 |
||
製品の説明

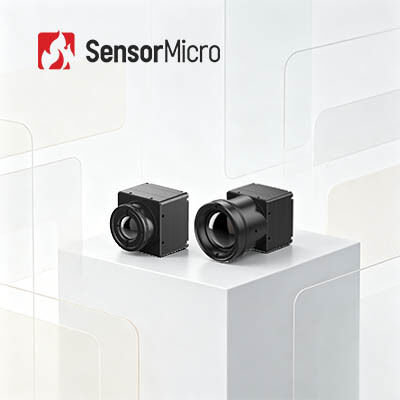

384x288 17μm IR検出器を備えた多機能LWIR熱画像モジュール
製品概要
COIN417G3 は、NETD ≤30mK のコスト効率の高い 384×288/17μm ウェハレベル赤外線カメラコアです。 USB2.0/DVP/LVDS/BT.656マルチインターフェース出力とカスタマイズ可能なレンズマッチングをサポートします。低消費電力の組み込み統合向けに設計されており、産業用ビジョン、セキュリティ、消防、ADAS ビジョン システムに容易な二次開発を提供します。
独自の処理イメージング アルゴリズムを活用した COIN417G3 赤外線カメラ コアは、微妙な温度差の下でもノイズを低減し、より鮮明な熱輪郭を生成します。包括的なインターフェース互換性と柔軟なレンズ拡張機能により、さまざまな分野で使用できます。
主な特長
- 包括的な機能、コスト効率の高い設計
・コストパフォーマンスの高いウエハーレベルパッケージング検出器を使用して開発
• 高度な画像処理アルゴリズムと統合して画質を向上 - 卓越したパフォーマンス、優れた画像処理
• 標準 NETD≤30mK による高感度
• 次世代の画像アルゴリズムにより、より鮮明で鮮明な熱画像が実現します。 - 柔軟な拡張、迅速な統合
• 多様なアプリケーションシナリオに合わせて複数の光学レンズオプションを利用可能
• USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート
・シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン417G3 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 384×288 |
| ピクセルサイズ | 17μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | パル/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 0.65W |
| 機械式 | |
| 裸コアサイズ(mm) | 25.4mm×25.4mm×16.5mm |
| 裸芯重量(g) | 16.6±1 |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | ランダム振動、5.35grms、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
COIN417G3 熱画像モジュールは、産業用ビジョン、セキュリティ監視、消防および救助、屋外、マシンビジョン、ADAS などの分野に適用されます。
私たちの利点
- 完全なドキュメント:製品マニュアル、セットアップガイド、選択の参考資料。推測せずに始めましょう。
- 開発とテストの支援:サンプルの統合テスト、性能評価、パラメータ検証が簡単に行えます。
- 高度な開発者ツールキット:緊密な統合のための SDK、API、アルゴリズム、およびデバッグ ツール。
- リモートテクニカルサポート:24 時間年中無休のサポート - 重大な問題に対する迅速な対応とタイムリーな解決。
- 保証：最適なパフォーマンスを回復するためのオリジナル部品と厳格なプロセス遵守。
よくある質問
光学ガスイメージングの利点
- 時間の節約と効率化:大規模なリアルタイム検出、迅速な漏れ位置のサポート、生産を中断する必要なし
- 長距離検出:危険で複雑なエリアから離れた場所、非接触、非破壊検査、追加の放射線源なし
- 分析が簡単:直感的なイメージング、即時保存、便利な分析
- 多機能検査:多様なガスを検知可能、優れた遠隔温度測定機能を搭載
