1280x1024/8μm赤外線検出器搭載LWIRサーマルイメージングモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| NETD | ≤30mK | フレームレート | 25Hz/30Hz |
| ハイライト | 640x512 Irの探知器の熱モジュール,サーモグラフィーLWIRの赤外線画像モジュール,12um赤外線画像モジュール |
||
製品の説明

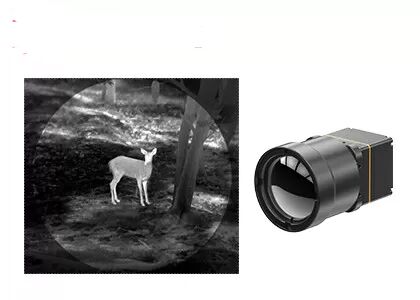

1280x1024/8μm赤外線検出器を搭載したLWIR熱イメージングモジュール
製品概要
iTL1208熱モジュールは,SensorMicroによって開発された製品で,1280*1024/8μmの冷却されていない赤外線検出器を統合しています.典型的なNETD ≤30mKでは,iTL1208熱モジュールはより明確で鋭い,より詳細な熱画像.
コンパクトなデザイン,軽量構造,低電力消費量1Wは iTL1208熱モジュールを 厳格なサイズ,重量,電力要件のあるアプリケーションに最適にします.改良された画像アルゴリズムは超清晰な熱画像を提供します.
主要な特徴
超 軽量 な デザイン
- コンパクトサイズ 22.6*22.6*34.5mm 体重 35.7g (12mmレンズを含む)
- クラスの中で最も高い統合レベルです
高い 感度,精密 な 検出
- 細かい詳細と鮮明な画像のために 1280*1024 の解像度を持つ 8μm 超小ピクセルサイズ
- 微妙な温度差の信頼性の高い検出のための典型的なNETD ≤ 30mK
簡素化開発,迅速な統合
- 多様なアプリケーション要件に対応できる複数の光学レンズオプション
- MIPI CSI 画像出力インターフェースをサポート
- シリアルポート/I2Cによる制御によるRAWおよびYUV画像データ出力
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280*1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| メカニカル | |
| サイズ (レンズを含む) | 5mmのレンズで: 22.6mm*22.6mm*50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm*22.6mm*45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm*22.6mm*34.5mm (レンズの外径 Φ26.6mm) 17mmのレンズで: 22.6mm*22.6mm*35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm*22.6mm*44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm*22.6mm*50.9mm (レンズの外径 Φ43.2mm) |
| 体重 (レンズを含む) | 85.5±4.5g (5mmレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmレンズで) 40.7±2.1g (17mmレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°Cから+70°C |
| 貯蔵温度 | -45°Cから+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱画像モジュールは,森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイス,そしてもっと.
会社プロフィール
世界トップの赤外線検出器の製造者であり サービスプロバイダーとして,SensorMicroは赤外線熱画像ソリューションの長年の深遠な経験を誇っています."SensorMicro"の基本理念に導かれ"Sense More"とユーザーニーズを駆使して 私たちは赤外線技術の潜在能力を最大限に発揮し 世界中の顧客に 高性能な製品と プロフェッショナルなサービスを提供しています
よく 聞かれる 質問
1赤外線検出器の解像度
高解像度は観測点や温度測定点を増やすことを意味します距離を大きくする小さな標的の観測と測定を可能にします典型的な赤外線熱画像解像度は256x192,384x288,640x512,800x600,1024x768,1280x1024からである.より高い解像度の検出器は,通常,コストが増加する.
2視野 (FOV)
視野 (FOV) とは,赤外線熱画像装置の光学システムによって観測される物体空間の二次元視野を指す.水平視野 (FOV) を例として,検出器配列の大きさは A*B と仮定します,ピクセルサイズはdでレンズ焦点距離はfで,水平FOV角 θ=2*acrtan (A*d/2f) である.検出器配列とピクセルサイズを選択した後,視野は光学システムの焦点距離によってのみ変化する.: 焦点距離の長さは視野が狭くなり,焦点距離の短さは視野が広がります.
