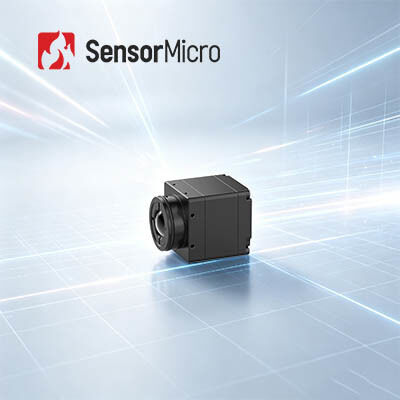

屋外使用向け、消費電力0.8W、解像度384x288、ピクセルピッチ12μmのLWIR熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 | フレームレート | 50Hz |
|---|---|---|---|
| 消費電力 | 0.8W | スペクトル範囲 | 8～14μm |
| ピクセルピッチ | 12μm | NETD | ≤30mK |
| ハイライト | LWIRのゆとりの赤外線画像モジュール,NETD 40mkの赤外線画像モジュール,12uMピクセル サイズの熱モジュール |
||
製品の説明

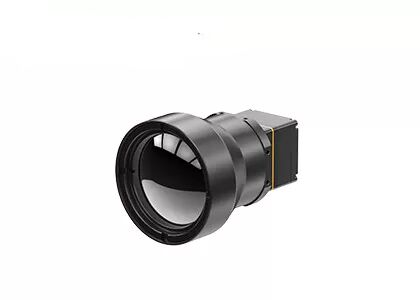

室外用384x288 12μm赤外線検出器のLWIR熱画像モジュール
iSE412熱カメラモジュールは,384×288/12μmのセラミックパッケージで冷却されていない赤外線検出器を統合している.セラミックパッケージングは,パックされた検出器の体積と重量を大幅に減らす成熟した赤外線検出器パッケージング技術です.
iSE412熱モジュールは コンパクトな設計,軽量構造, 0.8Wの低電力消費を特徴としています熱画像の性能が非常に優れている.
このモジュールは超解像度 アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,電子ズーム,一クリック校正をサポートします.マイクロOLEDディスプレイ. コンパクトな25.4×25.4×22.7mmの寸法と≤26gの裸のコア重量で,限られたスペースで安定した熱画像を提供します.産業ビジョン,消防救助,セキュリティ監視機械ビジョン 消費者電子機器
主要な特徴
- スムーズ に 見る ため に シャッター を 使わ ない デザイン
- 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 静かな操作は,機械的な騒音のない機密な使用を保証します
- コンパクトで軽量で 統合に柔軟性
- システム全体の寸法 25.4×25.4×22.7 mm,裸のコア重量 ≤26±1.5g
- 空間を節約する構造設計により,柔軟なシステムレイアウトと統合が可能になります
- 機能が豊富でシームレスな統合
- スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE412 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 効果的なピクセル | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 画像の明るさ | オート/マニュアル | |
| 画像コントラスト | オート/マニュアル | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準的な外部インターフェース
|
50pin: BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×227 | φ36×24 について3 |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ |
固定焦点アテラル: 4.9/9.1/13/19mm
|
固定焦点アテラル: 25mm/35mm
|
| シャッター部品 | 選択可能 | |
| 振動 | 5.35g ランダム振動 3軸 | |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 保護レベル | IP67 (フロントレンズ) | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE412熱イメージングモジュールは,産業ビジョン,消防・救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などの分野で適用されています.
わたしたち の 利点
- 深い技術的な専門知識- 紅外線センサー技術の研究開発と応用の 長年の経験により 私たちはチップ設計,ウエファー製造,梱包と試験システム統合
- イノベーションと実践的な実施に焦点を当てた熱画像技術における技術的進歩を推進し,NETD,SWaP,および動作温度における限界を常に押し広げています.
- 製品ポートフォリオの多様化- 独立した研究開発と複数の技術的な経路によって支えられ,我々は赤外線検出部品の包括的な範囲を提供しています.
- 厳格な信頼性の検証- 堅牢な品質管理システムによって支えられ,私たちの製品は長期の安定性と信頼性を確保するために複数の試験手順に服します.
- 専門技術支援- システム統合を加速し,効率を向上させるために,当社のエンジニアリングチームは,顧客のR&Dと製品チームと密接に協力しています.
よくある質問
DRIの範囲とは?
DRIの範囲は検出,認識,識別を指します
検出視野内に標的が発見された場合,標的の画像は,重要な次元方向に1.5ピクセル以上を占める必要があります.
承認ターゲットが車,トラック,人かを識別するために分類できる目標の画像は,重要な次元方向に 6 ピクセル以上を占める必要があります..
識別例えば 敵と我々を区別するために標的の画像は,重要な次元方向に12ピクセル以上を占める必要があります..
