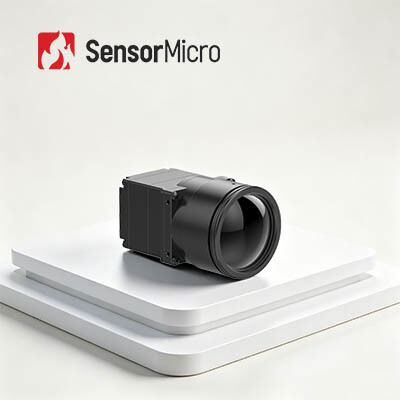

1280×1024 解像度 12μm ピクセルピッチ 30Hz フレームレート 赤外線カメラコア付き熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1.0W |
|---|---|---|---|
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI | ピクセルピッチ | 12μm |
| 拡張ボード | USB3.0 | フレームレート | 30Hz |
| ハイライト | TWIN612赤外線画像モジュール,RS232赤外線画像モジュール,明確な熱カメラの中心 |
||
製品の説明
1280×1024/12μm 鮮明で鮮明な画像を備えた高精細熱画像モジュール
製品概要
COIN1212 サーマルモジュールは、1280x1024/12µm の非冷却赤外線検出器を使用しており、コンパクトで使いやすいパッケージで高品質のイメージングを実現します。この赤外線カメラ コアは、最先端の非冷却マイクロボロメーター テクノロジーを使用して構築されており、優れた熱画像性能を実現します。強化された画像アルゴリズムにより、COIN1212 熱画像モジュールは超鮮明な熱画像を表示します。
COIN1212 サーマル カメラ コアは、セキュリティと監視、産業オートメーション、科学研究を含む幅広い業界での使用に適しています。さらに、コンパクトなサイズ、低消費電力、さまざまな外部インターフェイスとの互換性により、ハンドヘルド デバイス、セキュリティ カメラ、その他のプラットフォームへの統合に最適です。
全体として、1280x1024/12µm 非冷却赤外線カメラ コアは、幅広い用途に最高の画像処理性能を提供する、強力で多用途の熱画像ソリューションです。
主な特長
高精細なイメージング、正確な検出
- 1280×1024/12μmメガピクセル解像度により、広い視野と長距離のHDイメージングが可能
- 近距離観察時にターゲットの細部を鮮明に捕捉
フル機能でコスト効率が高い
- 業界をリードする大型ウエハーレベル赤外線検出器を搭載
- 高度な画像処理アルゴリズムと統合され、画像の鮮明さと視覚的品質が向上します。
迅速な統合、加速された開発
- DVP や BT.1120 を含む複数の画像出力インターフェイスをサポート
- シリアルポート制御によりRAW/YUV画像データを出力
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 1280×1024 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK/F1.0/25℃ |
| 画像処理 | |
| デジタルフレームレート | 30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | / |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不均一性補正 (NUC) 3Dノイズリダクション(3DNR) 2D ノイズ抑制 (DNS) ダイナミックレンジ圧縮(DRC) エッジ強調 (EE) |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | |
| ICC ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 50ピン：DF40C-50DP-0.4V(51)、(HRS、オス) |
| 拡張ボード | USB3.0 |
| 通信インターフェース | TTL-232 |
| デジタルビデオインターフェース | DVP16/BT.1120/MIPI |
| 供給電圧 | 4.5～5.5V |
| 標準的な消費電力 | 1.0W |
| 機械式 | |
| 裸コアサイズ(mm) | 14mm/19mm/25mm：25.4mm×25.4mm×19.3mm 35mm/50mm/100m：35.4mm×35.4mm×17.8mm |
| 裸芯重量(g) | 14mm/19mm/25mm：19.7±1g 35mm/50mm/100m：32.5±1g |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm/50mm/100mm |
| 保護レベル | IP67(フロントレンズ) |
産業用途
- 主要インフラストラクチャの監視
- ハイエンドの製造業
- 工業検査
- 科学研究
標準化されたサービス
- 完全なドキュメント:製品マニュアル、セットアップガイド、選択リファレンス。推測せずに始めましょう。
- 開発とテストの支援:サンプルの統合テスト、性能評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット:緊密な統合のための SDK、API、アルゴリズム、およびデバッグ ツール。
- リモートテクニカルサポート:24 時間年中無休のサポート - 重大な問題に対する迅速な対応とタイムリーな解決。
- 保証：最適なパフォーマンスを回復するためのオリジナル部品と厳格なプロセス遵守。
よくある質問
1. 焦点距離とは何ですか?
カメラの撮像原理がピンホール結像であることは皆さんご存知の通り、デジタルカメラでは焦点距離とはレンズのピンホールからセンサーまでの距離を指し、単位はmm（ミリメートル）です。
2. さまざまなレンズタイプの定義
カメラのレンズというと、単焦点レンズとズームレンズがあることをご存知の方もいるかもしれません。固定焦点レンズとは焦点距離が固定されているレンズを指しますが、ズームレンズとはレンズの焦点距離が可変であることを指します。
一般に、焦点距離はカメラのレンズに 50mm、24-70mm などと記載されています。レンズに数字が 1 つだけある場合は、50mm レンズなどの固定焦点レンズであることを意味し、レンズは焦点距離 50mm でのみ固定できることを意味します。レンズに2つの数字が記載されている場合は、24-70mmレンズなどのズームレンズであることを示し、このレンズの焦点距離は24-70mmの間で自由に調整できることを意味します。
