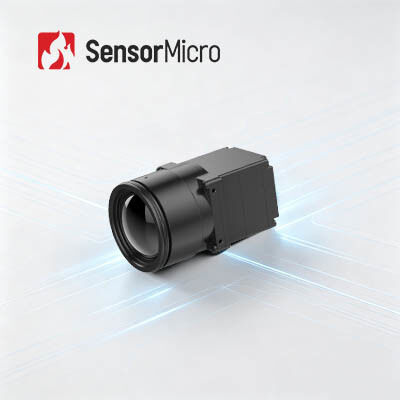

解像度1280x1024、ピクセルピッチ12μmのLWIR非冷却赤外線カメラコアにより迅速な統合を実現
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | フレームレート | 30Hz |
|---|---|---|---|
| 消費電力 | 1.0W | スペクトル範囲 | 8～14μm |
| ピクセルピッチ | 12μm | NETD | ≤40mK/F1.0/25℃ |
| ハイライト | LWIRの赤外線カメラの中心,非冷却の赤外線カメラの中心640x512,12uM LWIRのカメラの中心 |
||
製品の説明
LWIR 無冷却赤外線カメラコア 1280x1024/12μm 急速な統合
製品概要
専用OEM/ODM熱画像コアモジュールとしてCOIN1212赤外線カメラコアは成熟した1280×1024高解像度12μmのウェーファーレベル検出器と統合された信号処理と画像処理アルゴリズムシステムを採用している.DVPとBTを含む豊かな拡張可能なインターフェースを誇っています.1120定量化可能なRAW/YUVデータ出力と標準的なシリアル通信プロトコルをサポートし,全シリーズ光学レンズと互換性があります. 安定した画像処理性能により,ホットスポットの迅速な応答と非常に低い統合困難, 複数の端末デバイスやシステムプラットフォームにシームレスに組み込まれ,インテリジェント機器のコア熱イメージングコンポーネントに対応できます.産業モニタリングと科学研究機器.
主要な特徴
- 高解像度画像,正確な検出:1280×1024/12μmのメガピクセル解像度により,広い視野と長距離HDイメージングが可能.近距離観測では細かな標的の詳細を明確に捉える.
- 完全機能と費用対効果:業界をリードする 大型赤外線検出器で 画像処理アルゴリズムと統合して
- 急速な統合 急速な発展DVPとBTを含む複数の画像出力インターフェースをサポートする.1120シリアルポート制御でRAW/YUV画像データを出力します.
製品仕様
| モデル | コイン1212 |
|---|---|
| IR検出器 インディケーター |
敏感な材料:VOx 決議:1280×1024 ピクセルサイズ:12μm スペクトル応答:8μm ~ 14μm 典型的なNETD:≤40mK/F1.0/25°C |
| 画像処理 |
デジタルフレームレート:30Hz 起動時間:6s アナログビデオ:/ デジタルビデオ:RAW/YUV422 画像アルゴリズム:不均一性修正 (NUC), 3Dノイズ削減 (3DNR), 2Dノイズ抑制 (DNS), ダイナミックレンジ圧縮 (DRC), エッジ強化 (EE) 画像表示:10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | ICCソフトウェア:モジュール制御&ビデオディスプレイ |
| 電気 |
標準的な外部インターフェース:50pin: DF40C-50DP-0.4V ((51), (HRS,男性) エクステンションボードUSB3で0 通信インターフェース:TTL-232 デジタルビデオインターフェース:DVP16/BT.1120/MIPI 供給電圧:4.5~5.5V 典型的な電力消費量:1.0W |
| メカニカル |
裸のコアサイズ (mm):14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm サイズ: サイズ: 裸の中核重量 (g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| 環境 に 適応 する |
動作温度:-40°C~+70°C 保存温度:-45°C~+85°C 湿度:5%~95%,凝縮しない 振動:5.35gms ランダム振動 3軸 影響:半正弦波,40g/11ms,インパクト方向X軸,3回 認証:ROHS2.0/REACH |
| オプティカルレンズ |
オプティカルレンズ:固定焦点 熱: 14mm/19mm/25mm/35mm/50mm/100mm 保護レベル:IP67 (フロントレンズ) |
産業用用途
COIN1212熱イメージングモジュールは,主要なインフラストラクチャの監視,ハイエンド製造,産業検査,科学研究などの分野で適用されています.
私たちの製品ライン
- 高感度と優れた性能 紅外線産業における世界有数の技術
- 不同フォーマットとピクセルサイズで冷やされていないIR検出器を含む様々な赤外線検出器が利用可能
- 3つの生産ラインと年間生産能力で数百万個の検出器を生産し,迅速な配達を確保する量産
よく 聞かれる 質問
熱モジュールの用途は?
熱モジュールは,様々な分野にわたる幅広い用途があります.一般的な用途には以下が含まれます.
- 医学画像:血液流動に影響を与える疾患,例えば乳がんや深静脈血栓症の診断に使用されます.
- 産業検査:機械のモニタリング,品質管理,予測的なメンテナンスのために使われます
- 建物の診断エネルギー損失,湿度問題,建物の電気障害を検出し診断するために使用されます
- 消防:消防士が煙と塵の下での熱点や火源を特定するのに役立ちます.
- 法律執行:低照明環境で視力を向上させる監視や捜索・救助任務に使用される.
- 自動車:歩行者検知や物検知などの先進運転支援システム (ADAS) のアプリケーションで使用される.
- セキュリティ/監視:侵入者や疑わしい活動を 監視するために使われます
熱モジュールの特定の用途は,その感度,解像度,スペクトル範囲,温度測定や画像処理などの他の機能に依存する.
