高い定義産業サーモグラフィーのための非冷却の声の赤外線画像モジュール
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 1280x1024/12μm | Netd | <50mK |
|---|---|---|---|
| スペクトル領域 | 8~14μm | サイズ | 20x20x10.4mm |
| ハイライト | 非冷却の声の赤外線画像モジュール,産業サーモグラフィー モジュール,高い定義声の熱モジュール |
||
製品の説明

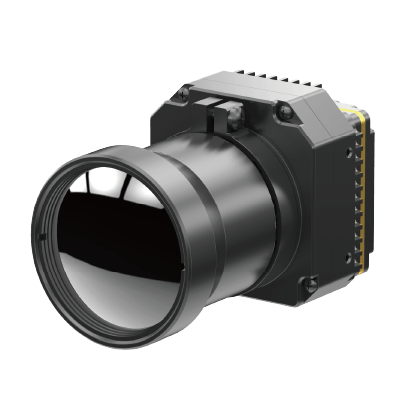

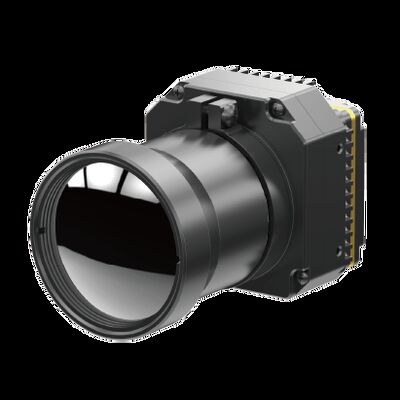

産業サーモグラフィーのための高精細度の非冷却の声の赤外線画像モジュール
製品の説明
PLUG1212Rは全体的なセンサー技術（GST）によって発達するPLUG-Rシリーズ非冷却の赤外線カメラ モジュールの1つである。それは専門の信号処理回路が付いているGST1212Mの非冷却の赤外線探知器に基づき、画像処理のプラットホームは温度データに、完全にターゲット赤外放射を変形させる。その温度の測定は利用でき、産業サーモグラフィーの特定の条件を満たす温度較差はカスタマイズ可能である場合もある。
非冷却HD LWIR 1280x1024/12μmの声の赤外線画像モジュールは広い温度の測定の範囲を提供し、産業点検のような分野の多様な適用、監視および保証を可能にする。両方の零下温度（- 20℃）および高温度の環境（550まで）をカバーしていて温度較差がこのモジュールはさまざまな赤外線画像のシナリオの要求を収容する。
主な特長
- ピクセル ピッチ:12μm
- 決断:1280x1024
- スペクトル範囲:8μm -14μm
- 高い感受性:NETD<30mk>
- 温度較差:-20℃~150℃、100℃~550℃
- 温度の正確さ:±2℃か±2%
- 高い信頼性及び強い環境の適応性。
製品仕様書
| モデル | PLUG1212R |
| IRの探知器の性能 | |
| 決断 | 1280x1024 |
| ピクセル ピッチ | 12μm |
| スペクトル領域 | 8~14μm |
| NETD | <30mk> |
| 画像処理 | |
| フレーム率 | 25Hz |
| 始動時間 | <25s> |
| アナログのビデオ | / |
| デジタル ビデオ | HDMI/RAW/YUV/BT1120 |
| 延長部品 | USB/Camerlink |
| モードを薄暗くすること | 線形/ヒストグラム/混合される |
| デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
| 画像表示 | 黒く熱く/白熱/擬似色 |
| イメージの方向 | 斜めに水平に/縦に/フリップ |
| イメージのアルゴリズム | NUC/AGC/IDE |
| 電気指定 | |
| 標準的な外部インタフェース | 50pin_HRSインターフェイス |
| コミュニケーション モード | RS232-TTL、115200bps |
| 供給電圧 | 5±0.5V |
| 温度の測定 | |
| 実用温度範囲 | -10°C~50°C |
| 温度較差 | -20°C~150°C、100°C~550°C |
| 温度の正確さ | ±2°Cか±2% （最大値を取りなさい） |
| SDK | ARM/Windows/Linux SDKのフル スクリーンのサーモグラフィー |
| 物理的特性 | |
| 次元（mm） | 56x56x40.2 |
| 重量 | ≤200g |
| 環境の適応 | |
| 操作の温度 | -40°C | +70°C |
| 保管温度 | -45°C | +85°C |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 任意振動5.35grmsの3軸線 |
| 衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
| 光学 | |
| 任意レンズ | Athermal固定焦点:19mm/25mm |
産業適用
PLU1212R赤外線イメージ投射 モジュールは力の電気、マシン ビジョン、造る点検、冶金の石油化学等で広く利用されている。
私達の利点
FAQs
1.How赤外線探知器を仕事はするか。
赤外線探知器は赤外線範囲の電磁波の感知によって働く。検出の厳密なメカニズムは赤外線探知器のタイプによって変わる。
熱探知器は赤外放射の吸収によって引き起こされる温度変化の測定によって働く。例えば、microbolometersは熱するために敏感である小さい抵抗要素のマトリックスから成っている。赤外放射は探知器によって吸収されるとき、により抵抗要素の温度はイメージに検出され、変えることができる電気抵抗の変更に終って、増加する。
光子の探知器は、一方では、電気的信号に赤外放射からの光子を変えることによって働く。2つの共通のタイプの光子の探知器は光起電探知器および光伝導体である。光起電探知器は光子が吸収されるとき光伝導体は伝導性を高めるが赤外線光子が吸収されるとき電圧を発生させる。
赤外線探知器はまた他の検出のメカニズムを、温度の変更が材料の充満を引き起こす、または2つの材料間の温度の相違が電圧を発生させる熱電効果できる利用pyroelectricityのような。
赤外線探知器からの出力信号は医学か産業適用で赤外線画像のようないろいろな目的に、環境の遠隔測定、およびセキュリティ システムで熱スキャン使用することができるイメージとして処理され、表示することができる。
