x決断 | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
スペクトル領域 | 8~14μm | サイズ | 20x20x10.4mm |
ハイライト | HDの熱カメラの中心,精密熱カメラの中心1280x1024,HDの非冷却の熱カメラ モジュール |
高められた明快さおよび精密HD 1280x1024熱カメラの中心

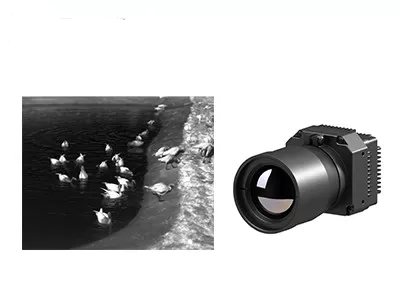

PLUG1212Rは全体的なセンサー技術(GST)によって発達するPLUG-Rシリーズ非冷却の赤外線カメラ モジュールの1つである。それは専門の信号処理回路が付いているGST1212Mの非冷却の赤外線探知器に基づき、画像処理のプラットホームは温度データに、完全にターゲット赤外放射を変形させる。その温度の測定は利用でき、産業サーモグラフィーの特定の条件を満たす温度較差はカスタマイズ可能である場合もある。
非冷却HD LWIR 1280x1024/12μmの声の赤外線画像モジュールは広い温度の測定の範囲を提供し、産業点検のような分野の多様な適用、監視および保証を可能にする。両方の零下温度(- 20℃)および高温度の環境(550まで)をカバーしていて温度較差がこのモジュールはさまざまな赤外線画像のシナリオの要求を収容する。
- ピクセル ピッチ:12μm
- 決断:1280x1024
- スペクトル範囲:8μm -14μm
- 高い感受性:NETD<30mk>
- 温度較差:-20℃~150℃、100℃~550℃
- 温度の正確さ:±2℃か±2%
- 高い信頼性及び強い環境の適応性。
モデル | PLUG1212R |
IRの探知器の性能 | |
決断 | 1280x1024 |
ピクセル ピッチ | 12μm |
スペクトル領域 | 8~14μm |
NETD | <30mk> |
画像処理 | |
フレーム率 | 25Hz |
始動時間 | <25s> |
アナログのビデオ | / |
デジタル ビデオ | HDMI/RAW/YUV/BT1120 |
延長部品 | USB/Camerlink |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRSインターフェイス |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 5±0.5V |
温度の測定 | |
実用温度範囲 | -10°C~50°C |
温度較差 | -20°C~150°C、100°C~550°C |
温度の正確さ | ±2°Cか±2% (最大値を取りなさい) |
SDK | ARM/Windows/Linux SDKのフル スクリーンのサーモグラフィー |
物理的特性 | |
次元(mm) | 56x56x40.2 |
重量 | ≤200g |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:19mm/25mm |
PLU1212R赤外線イメージ投射 モジュールは力の電気、マシン ビジョン、造る点検、冶金の石油化学等で広く利用されている。
1。 いかにmicrobolometer仕事か。
microbolometerは赤外線画像装置で使用されるタイプの熱センサーである。それは温度の変化によって引き起こされる電気抵抗の変更の利用によって赤外放射を検出する。
ここにmicrobolometerがいかに働くかである:
microbolometerはピクセルと呼ばれる小さく赤外線に敏感で物質的な要素から成っている。各ピクセルは本質的に抵抗(TCR)の優秀な熱伝導性、低熱容量および高温係数の材料からなされるマイクロ サイズの熱抵抗器である。microbolometersに使用する共通材料はバナジウム酸化物(声)または無定形のケイ素である。
