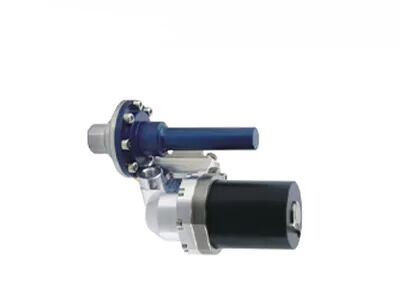

コンパクト RS046H スプリット 統合 デワール クーラー 組装 400mW の冷却力と低電力消費 <3.5W
| 冷却力 | (@100K@20℃)>400mW | 安定した消費電力 | <3.5W (130mW@100K@20°C) |
|---|---|---|---|
| 使用温度 | -45℃~+85℃ | サイズ | 45×34×67mm |
| 重さ | <250g | MTTF | >10000H |
| ハイライト | 分離型一体型デュワー冷却器アセンブリ,RS046H 分割型一体型デュワー冷却器アセンブリ,RS046H デュワー冷却器アセンブリ |
||
RS046H 冷却赤外線検出器用 400mW スプリット・ローータリー・スターリング・クリオクーラー
RS046Hは,SensorMicroが開発したRS046回転スチリングクーラーのスプリットバージョンである.RS046Hの同じ圧縮器構造により,スプリットフォーマット RS046Hはサイズがさらに小さい.
RS046Hの冷却器の冷却指は,RS046の冷却器と同じ直径ですが,長さは短くなります.コンプレッサーと冷却器のスプリットデザインの恩恵を受けます.RS046Hが組み込まれている赤外線システムは 柔軟な特殊設計ですさらに,冷却された検出器自体は振動源から分離されており, RS046Hはより良い振動と特別な条件を必要とするアプリケーションで最適化できます.
軽量化,小型化,低消費電力により,冷凍冷却器は様々な端末製品に簡単に組み込まれます.費用を大幅に削減し,顧客の異なるカスタマイズされたニーズを満たすことができます.
- MTTF>10000時間
- 冷却電源: (@100K@20°C)>400mW
- 冷却時間: <5分 ((110J@100K@20°C)
- 小ささ
- 低騒音
- 低消費量
| モデル | RS046H |
|---|---|
| タイプ | スプリット・ロータリー・スターリング クリオクーラー |
| MTTF | >10000時間 |
| サイズ (mm) | 45*34*67 Φ38*70 |
| 体重 | <250g |
| 冷却力 | @100K@20°C>400mW |
| 作業温度 | -45°C ~ +85°C |
| 貯蔵温度 | -56°C~+85°C |
| 環境仕様 | MIL-STD-810 |
| 入力電圧 | 24-32VDC |
| 最大電力消費量 | <12W |
| 安定した電力消費 | <3.5W (130mW@100K@20°C) |
| 冷却時間 | <5分 (110J@100K@20°C) |
| コールドフィンガー・ダイメンション | Φ6.4ミリ |
| 電子機器 | 外部 |
| 統合方法 | IDDCA |
RS046H統合デワール冷却装置は,冷却された赤外線検出器に冷凍環境を提供するために使用されます.
SensorMicroはシンプルで強力な信念で 創立されました 革新は現実のニーズに 応えるべきです
センサーマイクロは 人やシステムに 表面を超えて パターンや問題 そして潜在の可能性を見せる力を与えます
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています
自作で顧客を第一に考えるという主張は センサマイクロの成長の秘訣となりましたセキュリティから消防,産業検査,医療,機械ビジョン環境モニタリングとカーボンニュートラル性の重要な側面 - パートナーにインテリジェント赤外線センサーの潜在能力を最大限に発揮するのを助ける人生の点をつなぐ
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです保護する約束です 保護する約束です権力を与え 奉仕する
自然界では,絶対零度 (−273°C) 以上の温度を持つすべての物体が赤外線を放射することができる.目標と背景の間の赤外線放射線の温度差を測定するために赤外線カメラ探知器を使用して熱画像とも呼ばれます 熱画像は
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
冷却された赤外線焦点平面検出器は,低温で動作し,検出器の冷却器 (ddc) によって提供される.冷めない赤外線検出器よりも微妙な温度差を区別することができます10km以上の距離で物体を検出し 識別し 認識することができます低温検出器の構造は非常に複雑で,低温検出器よりも比較的高いコストになります..
