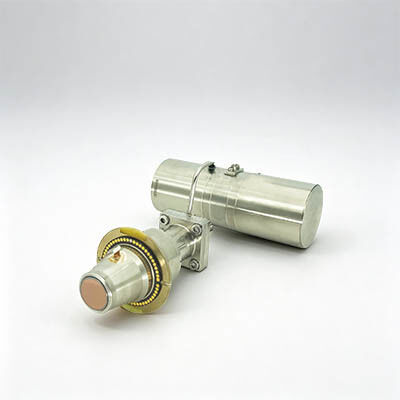

640x512 15μm 120Hz MWIR 冷却赤外線検出器 16mK NETD MCT サーマルイメージング検出器 監視用
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | C615M |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| テクノロジー | 赤外線サーマルイメージング | 解決 | 640×512/15μm |
|---|---|---|---|
| 最大。フレームレート | 120Hz | NETD | 16mK (F2); 18mK(F4) |
| スペクトル範囲8~14μm | 3.7～4.8μm MW | 納期 | -45℃～+71℃ |
| ハイライト | MWIRの赤外線赤外線画像の探知器,12um赤外線画像の探知器,監視カメラの冷却された赤外線探知器 |
||
製品の説明
製品概要
C615M MWIRは、SensorMicro社が開発した水銀カドミウムテルル化物（HgCdTe/MCT）冷却赤外線検出器です。広く採用されている640×512 / 15μmの仕様を備えており、長距離監視システム、ハンドヘルドサーマルイメージャー、ガス漏れ検知カメラなど、幅広い用途に適しています。
この検出器は、高感度で鮮明な画像品質を提供し、高性能サーマルイメージングの要求を満たすように特別に設計されています。軽量設計、低消費電力、コア赤外線コンポーネントの高い信頼性といった多様な要件に対応するため、柔軟な構成が可能なさまざまな高効率クライオクーラーが用意されています。
主な特徴
鮮明な画像品質
- 有効ピクセルレート99.5%超の優れた画像均一性
- クリアでスムーズな画像体験を提供する、広く採用されているFPA
高い汎用性と信頼性の高い供給
- プラグアンドプレイで交換可能な標準化されたインターフェース
- 大量生産による高い一貫性と安定した供給
ニーズに合わせた柔軟な構成
- スペクトル応答範囲、Fナンバー、取り付けインターフェースのカスタマイズ可能なオプション
- さまざまなアプリケーション要件に対応する複数のクライオクーラータイプが利用可能
製品仕様
| モデル | C615M MWIR 冷却赤外線検出器 | ||
| 感応材料 | MCT | ||
| 解像度 | 640 × 512 | ||
| ピクセルサイズ | 15μm | ||
| スペクトル応答 | 3.7μm ± 0.2μm ～ 4.8μm ± 0.2μm | ||
| 動作モード | スナップショット; ITR/IWR統合モード; ウィンドウモード; アンチブルーミング | ||
| 電荷容量 | 6.36Me⁻ (ITR), 4.99Me⁻ (IWR) | ||
| ダイナミックレンジ | ≥ 75dB | ||
| 出力チャンネル | 4; 出力あたり最大10MHz | ||
| 最大フレームレート | 120Hz | ||
| 標準NETD | F2: 16mK; F4: 18mK | ||
| 有効ピクセルレート | ≥ 99.76% | ||
| 応答非均一性 | ≤ 8% | ||
| 構成可能なクライオクーラー | RS058 | RS046 | LS734 |
| クライオクーラータイプ | ロータリースターリングクライオクーラー | ロータリースターリングクライオクーラー | リニアスターリングクライオクーラー |
| 定常消費電力 (23℃) | ≤ 6W | ≤ 5W | ≤ 10W |
| 最大消費電力 (71℃) | ≤ 12W | ≤ 11W | ≤ 45W |
| 電源 | 24V DC | 32V DC | 24V DC |
| 冷却時間 (23℃) | ≤ 6分 | ≤ 5分30秒 | ≤ 4分 |
| 最大サイズ (mm) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | コンプレッサー: φ46 × 122; デュワー: φ40 × 114 |
| 重量 (g) | ≤ 600 | ≤ 350 | ≤ 1200 |
| 動作温度 | -45℃ ～ +71℃ | ||
産業用途
C615M MWIRクライオジェニック冷却赤外線検出器は、非破壊検査（NDT）、環境モニタリング、長距離監視、科学研究など、数多くの分野で広く使用されています。
当社の製品ライン
高感度＆優れた性能
赤外線業界における世界をリードする技術。
様々な赤外線検出器をご用意
非冷却および冷却赤外線検出器を、さまざまなフォーマットとピクセルサイズで提供。
大量生産による迅速な納品
年間生産能力数百万個の検出器を持つ3つの生産ライン。
よくある質問
1. 赤外線検出器 / サーマルイメージングセンサーとは何ですか？
赤外線は人間の目には見えません。赤外線検出器またはサーマルイメージングセンサーは、赤外線放射と熱エネルギーに反応し、それを電気信号に変換して、可視熱画像を生成する光電デバイスです。
2. WLPとは何ですか？
WLPはウェーハレベルパッケージングを指します。これは、MEMSウェーハ全体で高真空パッケージングを直接完了し、その後、スクライブおよび切断して個々の赤外線センサーを製造するプロセスです。金属パッケージおよびセラミックパッケージとともに、これらは非冷却赤外線検出器の3つの主要なパッケージフォーマットです。
3. WLPの利点は何ですか？
WLP赤外線検出器は、民生用電子機器市場への赤外線技術の応用における小型化と低コストの要件を満たすように特別に設計されています。現在、新興市場での新しいアプリケーションを促進するためのさまざまなWLP赤外線モジュールソリューションを提供しています。
