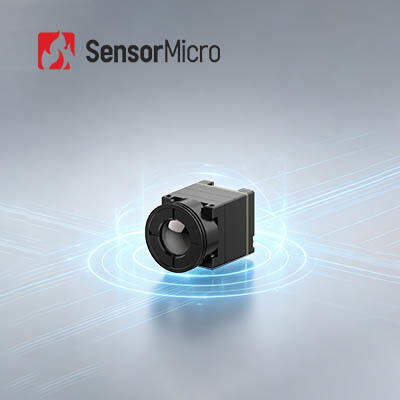

超低消費電力でコンパクトなサイズの携帯機器向け解像度 640x512 の熱画像モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | COIN612R |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640×512 / 12μm | 温度精度 | ±3℃または±3% |
|---|---|---|---|
| 典型的なNETD | ≤40mK | 温度範囲 | -20℃~+550℃ (カスタマイズ可能) |
| スペクトル範囲 | 8～14μm | サイズ | 25.4×25.4×27.4（9.1mmレンズ装着時） |
| ハイライト | 650x512赤外線画像モジュール,UAVのペイロードの赤外線画像モジュール,統合された無人機の熱カメラ |
||
製品の説明
650x512 携帯ナイトビジョン装置に統合された熱イメージングモジュール
製品概要
携帯型熱画像装置用に設計されたiTL612 PLUS赤外線カメラコアは,極端なSWaP最適化で優れている. 17.3×17.3×24の超小型サイズを特徴としています.2mm と 13 の超軽量.7±0.5g (標準9.1mmレンズ) で,端デバイスの構造負荷を最小限に抑える.業界をリードする0.65Wの超低電力消費は,機器のエネルギー消費を効果的に削減します.長期間の運用を支える. コンパクトなサイズにもかかわらず,ApexCore 640×512/12μm高精度検出器とアップグレードされたイメージングアルゴリズムを採用し,≤25mKの高熱感度と超明確なイメージング品質を維持しています.高度に統合された設計と豊富な互換性により,軽量的な熱画像システムのための理想的なコアコンポーネントになります携帯ナイトビジョン装置と小型化検出装置
主要な特徴
比べ られ ない 軽さ と 最小 の 負荷
- ウルトラミニチュアサイズ: 17.3×17.3×24.2 mm (9.1 mmレンズを含む)
- 超軽量: 13.7±0.5g (9.1mmレンズを含む)
- 超低消費電力:0.65W以下
ApexCoreによって動力され,より敏感で明確です
- 次の世代のApexCore赤外線検出器に基づいて開発され,熱感度は ≤25mK以下です
- 画像処理アルゴリズムを次世代で強化して より明確な画像を
簡単な開発とシームレスな統合
- 複数のレンズオプションが利用可能で,さまざまなアプリケーションシナリオに対応
- 複数の画像出力インターフェースをサポート: DVP8,LVDS,MIPI,USB 2.0そしてBT.656
- RAW/YUV/Matrix-TEMP データ出力 シリアルポート制御
製品仕様
| モデル | ITL612PLUS |
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤25mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/マトリックスTEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10 (ブラック・ホット/ホワイト・ホット/偽色) |
| 電気 | |
| 標準的な外部インターフェース | 30Pin_HRSインターフェース: DF40C-30DP-0.4V ((51) |
| MIPI 外部インターフェース | 34Pin_パナソニック コンネクタ インターフェース: AXE634124 |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT656 |
| 供給電圧 | 4.2-5.5V |
| 典型的な電力消費量 | 0.65W |
| メカニカル | |
| サイズ (レンズを含む) | 17.3×17.3×24.2 (9.1mmレンズ) 17.3×17.3×30.2 (13mmレンズ) 17.3×17.3×38 (24mmレンズ) 17.3×17.3×54 (45mmレンズ) |
| 体重 (レンズを含む) | 13.7±0.5g (9.1mmレンズ) 17.9±0.5g (13mmレンズ) 27.3±0.5g (24mmレンズ) 51±0.5g (45mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35g ランダム振動 3軸 |
| 影響 | 半正弦波 30g/11ms 衝撃方向 X軸 3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 9.1/13/24/45mm |
産業用用途
iTL612 PLUS熱カメラコアは 森林消防,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます.
統合ソリューション
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
わたしたち の 利点
- 商品のカスタマイズ:設定を調整し,アルゴリズムを業界特有の要件を満たすために調整する
- 現場技術支援と訓練:主要顧客に実用的なシステム設定と運用訓練を提供
- 新しい製品と市場のための共同イノベーション:革新的な赤外線アプリケーションソリューションを共同開発するために顧客と協力
よく 聞かれる 質問
1赤外線熱画像とは?
赤外線熱画像は,赤外線放射と熱エネルギーを利用して物体に関する情報を収集する方法です.見えない赤外線を目に見える赤外線熱画像に変換し 標的表面の温度分布を異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
2赤外線画像は 何のために使えますか?
- ナイトビジョン
- 捜索・救助
- 破壊しない試験
- 疫病予防
- 温度測定
- セキュリティと監視
- 消防
3熱画像モジュールとは?
熱画像モジュールは,通常,赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成される.熱画像装置の最小単位である.
