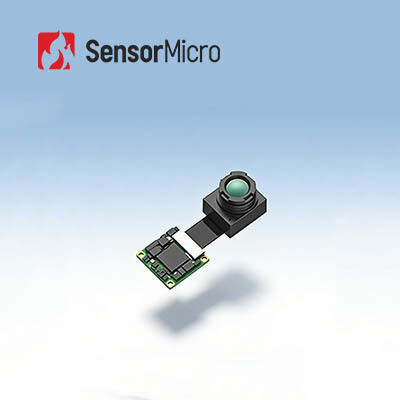

256x192 12μm 非冷却放射熱モジュール 精密LWIR熱画像用
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ミニ212G2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 256x192 | NETD | ≤50mK |
|---|---|---|---|
| ピクセルピッチ | 12μm | 温度測定精度 | ±2℃/±2%の大きい方 |
| スペクトル範囲 | 8～14μm | 標準的な消費電力 | 330mW |
| ハイライト | RoHSの赤外線熱カメラ モジュール,赤外線熱カメラ モジュール256x192,LWIRの非冷却の熱カメラ |
||
製品の説明
製品概要
Mini212G2は、超小型でシンプルなパッケージデザインの小型サーマルカメラモジュールです。光学レンズ、256×192 / 12μmのウェーハレベルパッケージ（WLP）長波赤外線検出器、および基本的な画像処理回路を統合し、ターゲットエリアとその熱分布のサーマル画像を迅速に取得します。
Mini212G2赤外線カメラモジュールは、小型・軽量・低価格（SWaP）に完全に最適化されており、赤外線サーマルイメージングアプリケーションにおける顧客の厳しい要求を満たしながら、優れた画質を提供します。超小型構造、コンパクトなパッケージ寸法、超低消費電力により、さまざまな検査ツール、セキュリティ監視カメラ、またはハンドヘルド赤外線サーマルイメージャーに簡単に組み込むことができます。
主な特徴
直接サーマルイメージング出力を持つ小型モジュール
- 自社開発の256×192 / 12μm赤外線検出器を搭載し、大幅なコストメリットを提供します。
- 超小型構造設計：サイズはわずか17×17mm（PCBA）、重量はわずか4gで、スペースに制約のあるアプリケーションに最適です。
- ISP処理ボードと次世代画像アルゴリズムを統合し、鮮明なサーマル画像を直接出力するため、高い汎用性を確保します。
高精度検出、柔軟な構成
- ±2℃の精度で高精度な温度測定が可能。スポット、エリア、フルフレーム測定をサポートします。
- さまざまな観測要件を満たす複数の視野角レンズオプションが利用可能です。
簡単な統合のための豊富なインターフェース
- USB2.0 / MIPI / DVP / BT.656 / LVDSなどのデジタルビデオ出力インターフェースを提供します。
- 業界標準インターフェースと完全に互換性があります。
製品仕様
| モデル | Mini212G2 |
|---|---|
| 解像度 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| NETD | ≤50mK |
| 出力データ | 14bit Raw |
| フレームレート | サーモグラフィ：25Hz、イメージング：50Hz |
| フォーカスモード | フォーカスフリー |
| レンズ（HFOV/FL） | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 重量（g） | 7.1 | 6.4 | 4 | 6.8 |
| PCBAサイズ（mm） | 17×17 |
| デジタルビデオインターフェース | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| アナログビデオインターフェース | CVBS（PAL/NTSC） |
| 動作電圧 | 3.3V±0.1V |
| 標準消費電力 | 330mW |
| 温度測定範囲 | -20℃～+550℃（-20℃～+150℃ | +100℃～550℃） |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 動作温度 | -40℃～+70℃ |
| 湿度 | 5%～85% |
| 保管温度 | -45℃～+85℃ |
| 認証 | RoHS 2.0 / REACH |
産業用途
Mini212G2非冷却LWIRサーマルモジュールは、サーモグラフィ、インテリジェントハードウェア、スマートビルディング、スマートホーム、AIoTなど、多くの分野で広く使用されています。
当社の強み
- 高感度と優れた性能 赤外線業界における世界をリードする技術。
- さまざまな赤外線検出器が利用可能 非冷却および冷却IR検出器の両方を、さまざまなフォーマットとピクセルサイズで提供。
- 量産による迅速な納品を保証 年間数百万個の検出器の生産能力を持つ3つの生産ライン。
よくある質問
1. NETDとは何ですか？
NETDは「Noise Equivalent Temperature Difference（ノイズ等価温度差）」の略です。サーマルイメージング検出器が画像内の非常に小さな熱放射の違いをどの程度区別できるかを示す尺度です。NETDは通常ミリケルビン（mK）で表されます。一般的に、NETDの値が低いほど、熱感度が高くなります。
2. SWaP3とは何ですか？
SWaP3は、サイズ、重量、電力、性能、価格を指します。赤外線業界の技術トレンドを示しています。
3. DRIとは何ですか？
DRIは通常、サーマルイメージングシステムの検出、認識、識別距離を指します。サーマルイメージングシステムの性能を判断するための重要なパラメータです。
