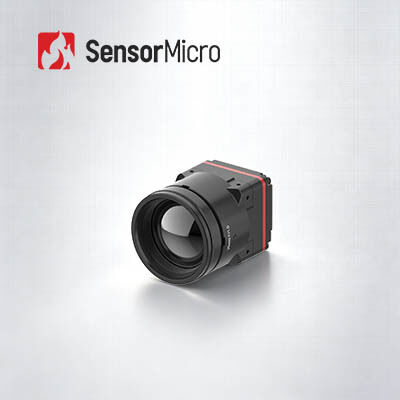

ポータブルデバイス向け 1W 消費電力 1280x1024 解像度 8μm ピクセルサイズ サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25/30Hz |
| 電源電圧 | 4.5-5.5V | 標準的な消費電力 | 1W |
| ハイライト | 1280x1024高リゾリューションの熱カメラ モジュール,220g高リゾリューションの熱カメラ モジュール |
||
製品の説明
携帯機器用の1280x1024/8μm HD熱カメラモジュール
製品概要
熱システム開発を高度な統合性のある iTL1208 8μm メガピクセル赤外線カメラコアで簡素化し,普遍的な互換性と迅速な展開のために設計されています.このコンパクトな熱コアは,高品質のゲルマニアムフリーカルコゲン化光学によって複数のレンズオプションをサポートします産業用および民間用熱画像アプリケーションの様々なニーズに適応する.
標準MIPI CSI画像出力インターフェースを備えたため,異なるシステム開発要件に対応するための柔軟なRAWとYUVの二重データ出力を提供します.統合の困難とサイクルを大幅に減らす超ミニチュアな 22.6×22.6×34.5mm サイズと 35.7±2g の軽量なデザインにもかかわらず,iTL1208 は 1280×1024 メガピクセル解像度と高画質熱画像能力を保持しています.1Wの低電力消費で,統合モバイル・ハンドヘルドデバイスの長期安定な運用を保証する.
主要な特徴
- 8μm メガピクセル 突破:世界初の8μmメガピクセルの熱カメラコアは,ApexCore 1280×1024/8μmの超赤外線検出器によって動力され,高解像度と超コンパクトな統合をバランスします.
- 先進的なSWaP性能:22.6×22.6×34.5mmのみを測定し,35.7±2g (12mmレンズを含む) を重み,わずか1Wしか消費せず,メガピクセル熱画像のサイズバリアを打破している.
- ゲルマニウムのない光学 急速な統合異なるアプリケーション要件に対応する複数のレンズオプションを持つゲルマニウムフリーカルコゲニド光学. MIPI CSI画像出力インターフェースとRAWおよびYUVデータ出力,システム統合を簡素化.
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター |
敏感な材料:VOx 決議:1280×1024 ピクセルサイズ:8μm スペクトル応答:8μm ~ 14μm 典型的なNETD:≤30mK |
| 画像処理 |
デジタルフレームレート:25/30Hz 起動時間:≤6s デジタルビデオ:RAW/YUV 画像アルゴリズム:NUC/3DNR/DNS/DRC/EE 画像表示:10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 |
標準的な外部インターフェース:34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 通信インターフェース:TTL-232/I2C デジタルビデオインターフェース:MIPI-CSI 供給電圧:4.5-5.5V 典型的な電力消費量:1W |
| メカニカル |
サイズ (レンズを含む): 5mmのレンズで: 22.6mm×22.6mm×50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm×22.6mm×45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm×22.6mm×34.5mm (レンズの外径 Φ26.6mm) 17mmのレンズで: 22.6mm×22.6mm×35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm×22.6mm×44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm×22.6mm×50.9mm (レンズの外径 Φ43.2mm) 重量 (レンズを含む): 85.5±4.5g (5mmレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmレンズで) 40.7±2.1g (17mmレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmレンズで) |
| 環境 に 適応 する |
動作温度:-40°C~+70°C 保存温度:-45°C~+85°C 湿度:5%~95%,凝縮しない 振動:5.35gms ランダム振動 3軸 影響:半正弦波,40g/11ms 衝撃方向 3軸,6方向 認証:ROHS2.0/REACH オプティカルレンズ:固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱イメージングモジュールは 森林消防,電力整備,太陽光発電の検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどに広く使用されています.
標準化 サービス
- 完全なドキュメント:製品マニュアル,設定ガイド,シームレスな実装のための選択参照.
- 開発・試験支援:サンプル統合テスト,パフォーマンス評価,パラメータ検証が簡単になりました
- 開発者ツールキット:SDK API アルゴリズム ディープ統合のデバッグツール
- 遠隔技術サポート:24時間 24時間 迅速な対応と 臨時的な問題の解決です
- 保証:オリジナルパーツと 厳格なプロセス準拠で 最適なパフォーマンスを回復します
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して物体に関する情報を収集する手法です標的表面の温度分布を示す 可視赤外線熱画像に目に見えない赤外線放射線を変換します異なる物体や同じ物体の異なる部分でさえ 異なる放射線能力と赤外線反射強度を持っています
赤外線画像は 何のために使えますか?
赤外線イメージングの応用には 夜間視力,捜索・救助,破壊性のない検査,流行病予防,温度学,セキュリティ・モニタリング,消防,そして他の多くの産業用および商業用品.
熱画像モジュールとは?
熱イメージングモジュールは,通常赤外線検出器,赤外線レンズ,ソフトウェアとアルゴリズムが組み込まれているハードウェア電子機器で構成されています.熱画像装置の最小機能単位を表す.より大きなシステムへの統合のために設計されています.
