非冷却 LWIR VOx 384x288 / 12μm シャッターレス設計の赤外線サーマルモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE412 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288/12μm | 典型的なNETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 50Hz |
| 起動時間 | 6S | デジタルビデオ | YUV420/YUV422/RGB888/RAW |
| ハイライト | LWIRのカメラ モジュールの中心,640x512 LWIRのカメラ モジュール,非冷却のカメラ モジュール |
||
製品の説明

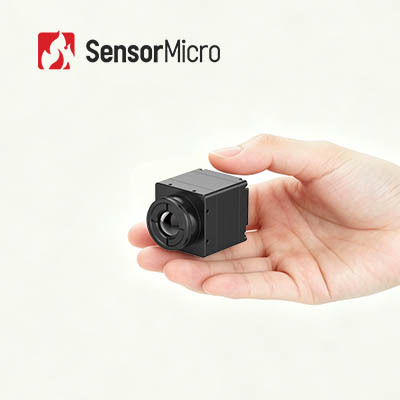

非冷却 LWIR VOx 384x288 / 12μm 赤外線サーマル モジュール、サーマル イメージング カメラ コア
製品概要
iSE412 は、iSE シリーズ非冷却サーマル カメラ モジュールの一部であり、384x288 / 12μm 非冷却 FPA 赤外線検出器、プロフェッショナルな信号処理回路、および高度な画像処理アルゴリズムを備えています。
この赤外線熱モジュールは、産業観察および赤外線イメージング用途向けに設計されています。調整可能な画像パラメータをサポートしてさまざまな運用要件を満たし、一貫したパフォーマンスで鮮明で詳細な熱画像を提供します。
主な特長
- スムーズな視聴を実現するシャッターレス設計
- 動作中にシャッターのキャリブレーションが必要ないため、従来のシャッターベースのシステムでよく見られる画像の途切れが解消されます。
- 静かな動作により、機械的なノイズがなく目立たずに使用できます。
- 小型軽量で柔軟な組み込みが可能
- システムの合計寸法はわずか 25.4×25.4×22.7 mm、裸コア重量 ≤26±1.5g
- 省スペースの構造設計により、柔軟なシステムのレイアウトと統合が可能
- 豊富な機能とシームレスな統合
- 超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポート
- 複数の光学レンズや拡張コンポーネントと互換性があるため、二次開発やシステムのカスタマイズが容易になります
製品仕様
| モデル | iSE412 | |
| IR検出器インジケーター | ||
| 敏感な素材 | VOx | |
| 解決 | 384×288 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 8μm～14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 有効画素数 | 384×288 | |
| デジタルフレームレート | 50Hz | |
| 起動時間 | 6秒 | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターレス | サポートされています | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| 画像の方向 | 水平/垂直/斜め | |
| デジタルズーム | 1倍/2倍/4倍/8倍 | |
| 画像の明るさ | 自動/手動 | |
| 画像のコントラスト | 自動/手動 | |
| 補償モード | マニュアル | |
| 電気 | ||
|
標準外部インターフェース
|
50ピン：BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB2.0 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 拡張コンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V～5.3V | |
| 標準的な消費電力 | 0.8W@50Hz@23±3℃ | |
| メカニカル/レンズ | ||
| 裸コアサイズ(mm) | 25.4×25.4×22.7 | φ36×24.3 |
| 裸芯重量(g) | 26±1.5 | 28±1.5 |
| 光学レンズ |
固定焦点アサーマル: 4.9/9.1/13/19mm
|
固定焦点アサーマル: 25mm/35mm
|
| シャッター部品 | オプション | |
| 振動 | 5.35g、ランダム振動、3軸 | |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 1500g@0.4ms |
| 保護レベル | IP67(フロントレンズ) | |
| 環境適応力 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -45℃～+85℃ | |
| 湿度 | 5%～95%、結露なきこと | |
| 認証 | ROHS2.0/リーチ | |
産業用途
- 産業ビジョン
- 消火と救助
- セキュリティ監視
- 屋外観察
- マシンビジョン
- 家電
よくある質問
非冷却赤外線検出器の利点は何ですか?
非冷却赤外線焦点面検出器は冷却装置を必要とせず、室温で動作できます。高速起動、低消費電力、小型、軽量、長寿命、低コストなどの利点があります。
アプリケーションの赤外線検出器/熱モジュールに関する主な考慮事項は何ですか?
主な考慮事項は次のとおりです。
- 検出器の解像度
- ピクセルサイズ
- NETD
- 画質
- レンズのオプションは
- 消費電力
- サイズと重量
- 機械的および電気的インターフェース
- 予算
