x決断 | 640x512 / 12μm | NETD | <40mK |
---|---|---|---|
スペクトル領域 | 8~14μm | サイズ | 25.4x25.4x14.1mm |
温度較差 | -20℃~+150℃ (カスタマイズ可能な) | 温度の正確さ | ±3℃か±3% |
ハイライト | 640x512 LWIRの熱モジュール,多数標準的なLWIR熱モジュール |

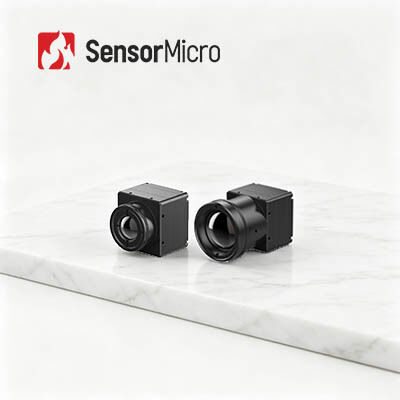

熱探知カメラ、赤外線カメラで統合されるLWIR 640X512/12μmの非冷却の赤外線モジュール
COIN612/Rの赤外線熱カメラ モジュールは最新式の12μmの声のmicrobolometerの技術を採用し、640x512ウエファーの水平なパッケージ(WLP)の赤外線熱探知器を統合する。それは精密な視覚化でおよびぱりっとしたイメージの提示、小型および安価特色になる。
COIN612/Rの熱カメラの中心に-20℃~550からの測定の範囲との任意thermographic機能がある。その赤外線放射測定は温度分野の測定の熱電対より精密で、確実な結果を得る。
十分に最大限に活用された構造、低い電力の消費およびさまざまな標準インターフェースのCOIN612赤外線カメラ モジュールのおかげではある標準的な構成を顧客に与えることができる。またあるカスタマイズされたOEMの解決は顧客の条件を満たして利用できる。それは容易に多くの種類の無人の空気車(UAV)、無人機、また警察および消火の単位のような装置に統合することである。
- 鋭い及びぱりっとした赤外線画像の提示
- 精密な温度の測定
- いろいろ巧妙な統合の解決
- 容易な統合のための多数の標準インターフェース
モデル | COIN612/R |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 12μm |
スペクトル領域 | 8~14μm |
NETD | <40mk> |
画像処理 | |
フレーム率 | 25Hz/30Hz/50Hz/60Hz |
始動時間 | <3s> |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656 |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 水平に |
イメージのアルゴリズム | NUC/AGC/IDE/DNR |
電気指定 | |
標準的な外部インタフェース | 30pin_HRS |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 3.5~5.5V |
典型的なパワー消費量 | <0> |
温度の測定 | |
実用温度範囲 | -10°C~50°C |
温度の測定の範囲 | -20°C~150°C、100°C~550°C |
温度の正確さ | ±3°Cか±3% (最大値を取りなさい) |
SDK | サポートARM/Windows/Linux SDKのフル スクリーンのサーモグラフィー |
物理的特性 | |
次元(mm) | 25.4x25.4x14.1 (シャッターと) |
重量 | モジュール:13g±0.5g (シャッターと) Module+8.8mmレンズ:22.4g±0.5g Module+13mmレンズ:41g±0.5g Module+19mmレンズ:43.9g±0.5g |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:8.8mm/13mm/19mm |
COIN612/Rの非冷却の声LWIR赤外線センサー モジュールはサーモグラフィーで広く利用されている、保証及び監視、屋外、消火及び救助、AIoT、理性的なハードウェア、UAVのペイロード、ADAS等。
1. 赤外線赤外線画像は何であるか。
赤外線赤外線画像は目的についての情報を集めるのに赤外放射および熱エネルギーを利用する一種の方法である。従って目的の各一部分の目的および背景の環境および放射の相違自体の放射の違いに従って、赤外線熱イメージは場面の各部分の放射の変動を示すことができ場面の特徴を示す。
2. 赤外線赤外線画像の利点は何であるか。
---暗闇を見通しなさい;
---カムフラージュの下の同一証明;
---長期検出;
---熱配分の検出;
---無接触温度の測定;
---職業意識
3. 赤外線赤外線画像の適用は何であるか。
温度の測定および全天候用イメージ投射は赤外線赤外線画像の技術の2つの基本的な機能である。これら二つの技術に基づいて開発されるプロダクトは電力で広く利用されている、保証及び監視、産業製造業、科学研究、治療および他の従来の分野。
