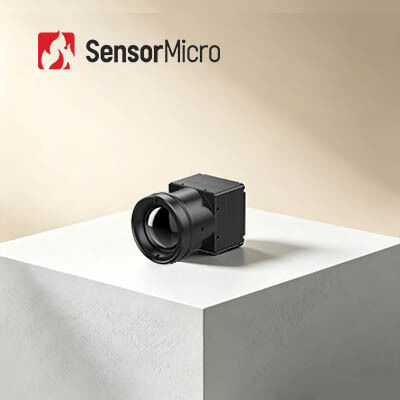

軽量384x288 無冷却熱モジュール 17μm VOx マイクロボロメーターと0.65W 低電力消費
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417G3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 / 17μm | ベアコアサイズ | 25.4mm×25.4mm×16.5mm |
|---|---|---|---|
| 標準的な消費電力 | 0.65W | NETD | ≤30mK/F1.0/25℃ |
| スペクトル範囲 | 8～14μm | フレームレート | 25Hz/30Hz/50Hz |
| ハイライト | 冷却されていない熱モジュール,12μm熱モジュール,LWIR熱モジュール |
||
製品の説明
LWIR 384x288 / 17μm 赤外線検出器の軽量&柔軟な冷却されていない熱モジュール
COIN417G3赤外線熱カメラモジュールは17μmVOxマイクロボロメーター技術を採用. 384x288 / 17μmウェーファーレベルパッケージ (WLP) の赤外線熱検出器を統合,高性能信号処理回路と画像処理アルゴリズム.
COIN417G3 赤外線カメラモジュールは 統合装置のための標準的なインターフェースを用意しており ヘルメットなどの多くのデバイスに簡単に組み込める警備カメラや警察や消防部隊OEMの統合業者は,あらゆる種類の熱画像カメラや赤外線熱写真カメラで二次開発と統合を開始することが有益です.
主要な特徴
- コンパクト 軽量
- 様々な赤外線製品に適しています
- 熱イメージングの幅広い用途
- 低電力消費
- 典型的なNETD≤30mKで高い感度
製品仕様
| モデル | コイン417G3 |
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 384×288 |
| ピクセルサイズ | 17μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK/F1.0/25°C |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 開始時間 | 6s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50Pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 0.65W |
| メカニカル | |
| 裸のコアサイズ (mm) | 25.4mm×25.4mm×16.5mm |
| 裸の中核重量 (g) | 16.6±1 |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動,5.35gms,3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN417G3赤外線カメラモジュールは,産業ビジョン,セキュリティモニタリング,消防・救助,屋外,機械ビジョン,ADASなどで広く使用されています.
製品 の 利点
多種多様な製品ポートフォリオ:幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊富な製品種類:複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越したパフォーマンス:明確な画像,コンパクトなサイズ, 低電力消費,高い感度, 高い信頼性 - 幅広い環境課題下で動作するように設計されています.
簡単に統合:複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
-
低照明,活性IRと熱画像の違いは何ですか?
低照明は自然光を必要とし,弱い自然光画像を画像強化器によって強化された電子画像に変換する.アクティブIRは赤外線を活発に放出し,ターゲットに反射される赤外線を利用します隠し事はとても悪い熱イメージングは光を必要とせず, 対象物や現場,または物体の異なる部分との間の赤外線放射線の違いを検出する 消極的な赤外線夜間視力です周囲の照明条件の変化,夜間,霧,雨,その他の厳しい環境の影響を受けません. -
熱画像を遮断できる?
しかし赤外線は壁を貫くことができず ガラスは赤外線を遮断します熱画像を遮るためにガラスや壁の裏に隠すことができます.
