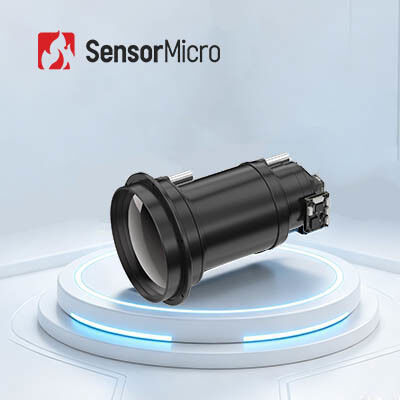

高感度 1280x1024 解像度 12μm ピクセルサイズ非冷却サーマルカメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | デジタルフレームレート | 25Hz/30Hz/50Hz |
| 画像の明るさ | オート/マニュアル | 通信インターフェース | TTL-232/USB |
| ハイライト | 軽量の高リゾリューションの熱カメラ モジュール,ROHSの高リゾリューションの熱カメラ モジュール |
||
製品の説明
高感度メガピクセル非冷却サーマルカメラモジュール 1280x1024 12μm
製品概要
iSE1212 は、iSE シリーズ非冷却赤外線カメラ モジュールの 1 つです。これは、プロフェッショナルな信号処理回路と画像処理プラットフォームを備えた 1280x1024/12μm 非冷却赤外線検出器に基づいています。
大きなアレイ 1280x1024 の解像度を備えた iSE1212 非冷却サーマル モジュールは、より詳細な画像を表示し、より広い視野をサポートします。 12µm のピクセルサイズの縮小により、空間解像度が向上し、光学レンズの焦点が短くなり、同じ範囲のミッションを達成できます。
当社は熱型赤外線検出器と赤外線カメラモジュールのサプライヤーです。長年にわたる産業用途の経験を経て、当社は独自に研究開発した赤外線検出器のコアテクノロジーを使用して、あらゆる業界のお客様にプロフェッショナルで効率的かつ便利なソリューションを提供します。
主な特長
- 滑らかなビジュアルを備えた高解像度のイメージング:スムーズで遅延のないパフォーマンスでメガピクセルの熱画像を実現します。より広い視野、より広い角度範囲、より長い検出範囲、そして強化された詳細。
- シャッターレス動作による静かなパフォーマンス:使用中にシャッターの調整が不要なため、従来の設計でよく見られた画像の途切れが解消されます。サイレント操作により、ターゲットによる検出を回避できます。
- 豊富な機能と統合性:超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポートします。幅広い光学レンズや拡張コンポーネントと互換性があり、二次開発が容易で柔軟なシステム統合が可能です。
製品仕様
| モデル | iSE1212 | |
| IR検出器インジケーター | ||
| 敏感な素材 | VOx | |
| 解決 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 8μm～14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 有効画素数 | 1280×1024 | |
| デジタルフレームレート | 25Hz/30Hz/50Hz | |
| 起動時間 | 7秒 | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターレス | サポートされています | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| 画像の方向 | 水平/垂直/斜め | |
| デジタルズーム | 1倍/2倍/4倍/8倍 | |
| 画像の明るさ | 自動/手動 | |
| 画像のコントラスト | 自動/手動 | |
| 補償モード | マニュアル | |
| レチクル | サポートされています | |
| システム機能 | ||
| スリープモード | サポートされています | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセットキャリブレーション | サポートされています | |
| キーパッド | ≥4(ボタン機能カスタマイズ可能) | |
| OLEDの駆動 | I2C、16ビット/24ビットパラレルポート、datavalidおよびその他のドライブ画面信号をサポート ダイレクトドライブマイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI ディスプレイ信号をサポートし、IBOE VX039FHP-NH4 画面を直接駆動できます。 |
|
| パソコンソフト | ||
| コンピュータソフトウェア | モジュール制御とビデオ表示 | |
| 電気 | ||
| 標準外部インターフェース | 50ピン：BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB | |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 拡張コンポーネント | USB3.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V～5.3V | |
| 標準的な消費電力 | 1.2W@25Hz@23±3℃ | |
| メカニカル/レンズ | ||
| 裸コアサイズ(mm) | 38×39×28 | 68×69×30.2 |
| 裸芯重量(g) | 65±3 | 88.5±3 |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm | 固定焦点アサーマル: 50mm/100mm 電動レンズ: 75mm/100mm/150mm 連続ズーム：15～100mm/25～75mm/28～90mm/30～180mm/25～225mm/30～300mm |
| シャッター部品 | オプション | |
| 保護レベル | IP67(フロントレンズ) | |
| 環境適応力 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -45℃～+85℃ | |
| 湿度 | 5%～95%、結露なきこと | |
| 振動 | 5.35g、ランダム振動、3軸 | |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 500g@1ms |
| 認証 | ROHS2.0/リーチ | |
産業用途
iSE1212 赤外線イメージング モジュールは、産業用ビジョン、消防および救助、セキュリティ監視、屋外観察、マシン ビジョン、家庭用電化製品などで広く使用されています。
私たちの利点
- 高感度と優れた性能:赤外線産業における世界をリードする技術
- さまざまな赤外線検出器が利用可能:異なるフォーマットとピクセルサイズの非冷却と冷却の両方の IR 検出器
- 短納期を保証する大量生産:年間最大数百万個の検出器の生産能力を備えた 3 つの生産ライン
よくある質問
赤外線サーモグラフィーとは何ですか?
サーモグラフィーは、物体の表面温度検出に基づく非侵襲的な診断方法の新しい効果的な技術です。物体から放射される赤外線 (IR) を記録し、温度分布マップの形で視覚化します。
赤外線サーモグラフィーは何に使用できますか?
赤外線熱画像は、住宅検査の実行、構造的欠陥、電気的欠陥、機械的欠陥、人や動物の生理学的変化などを特定するために使用できます。
赤外線サーモグラフィーの利点は何ですか?
非破壊検査の場合、損傷することなく検査が簡単で迅速に対応できるため、コストの削減、作業効率の向上、人員や設備の減価償却費の削減につながります。医療用サーモグラフィーは、人体の隠れた問題を非常に効率的に見つけ出すことができ、放射線や痛みがなく100%安全で、早期の健康診断に理想的なツールです。
