640x512 解像度 12μm ピクセルピッチ 赤外線カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | ピクセルピッチ | 12μm |
|---|---|---|---|
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | デジタルフレームレート | 50Hz |
| 高感度 | NETD≤20mK | 長波長 | 8～14μm |
| ハイライト | 640x512赤外線カメラ モジュール,90g赤外線カメラ モジュール,RoHSの赤外線カメラの中心 |
||
製品の説明

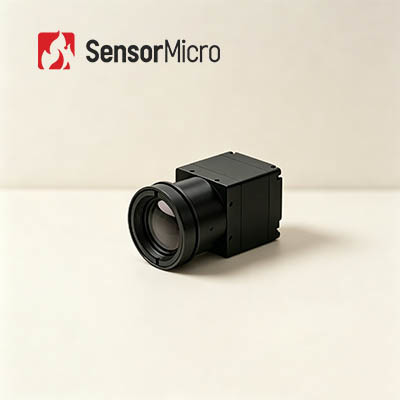

640×512 / 12μm 赤外線カメラモジュールコア
製品概要
iSE612は,冷めない熱カメラモジュールで,冷めないFPA赤外線検出器640×512 / 12μmを統合しています.完全な暗闇を含む困難な環境でも濃い霧 豪雨 雪 砂嵐
主要な用途
iSE612赤外線熱モジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,および消費者電子機器アプリケーションのために設計されています.
アドバンスト機能
iSE612は,さまざまなユーザーの要求を満たすために,超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,スリープモード,電子ズーム,その他の高度な機能をサポートしています.簡単に統合するために複数のビデオインターフェースとレンズオプションを提供していますSWaP最適化設計により 限られたスペースで卓越した画像品質を 提供しています
主要な特徴
滑らか で 安定 し て 高価 で 効率 的 な
- 動作中にシャッター校正は必要なく,従来のシャッターベースのシステムで一般的な画像のタタリングを排除する
- 高コスト効率のApexCoreセラミックパッケージ検出器を使用し,NETD ≤ 20mK
コンパクトで軽量で 統合に柔軟性
- 寸法が小さい 25.4×25.4×22.7mm
- 裸の中核重量 ≤ 26±1.5g
- 空間を節約する構造設計により,柔軟なシステムレイアウトと統合が可能になります
円滑 な 統合 を 促進 する 豊富な 特色
- 超解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正をサポート
- 様々なマイクロOLEDディスプレイと互換性
- 複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
製品仕様
| モデル | iSE612 | |
|---|---|---|
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD |
≤20mK |
|
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱鉄/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 補償モード | マニュアル | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の核重量 | 26±1.5g | 28±1.5g |
| オプティカルレンズ | 固定焦点アテラル: 4.8/9.1/13/19mm |
|
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 |
5.35g ランダム振動 3軸 |
|
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE612熱カメラモジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器,および関連分野で広く使用されています.
会社プロフィール
世界トップの赤外線検出器の製造者であり サービスプロバイダーとして,SensorMicroは赤外線熱画像ソリューションの長年の深遠な経験を誇っています."SensorMicro"の基本理念に導かれ"Sense More"とユーザーニーズを駆使して 私たちは赤外線技術の潜在能力を最大限に発揮し 世界中の顧客に 高性能な製品と プロフェッショナルなサービスを提供しています
よく 聞かれる 質問
1適切な赤外線検出器の解像度をどのように選ぶか?
価格も考慮すべき要素です. 画像品質の要求が高くない場合,120×90 のような低解像度の赤外線検出器を選択できますリモートモニタリングなどの特殊用途のために非常に明確な画像が必要な場合は,高解像度の赤外線検出器を1280×1024で選択できます.
2熱イメージングに適した偽色を どうやって選べますか?
- 灰白色パレットは,温度差が小さい標的に適しています
- 赤と青のパレットは,問題点を特定する必要があるシーンにより適しています
- 鉄の赤いパレットは,電力産業の標準色パレートです
注: どのパレットを選んでも,熱温度測定は変わらない.
3適した赤外線熱カメラレンズを選ぶには?
- 標準 の レンズ は 適 な 距離 で 普通の 標的 に 打ち合わせ ます
- テレ レンズ は,遠く から 観察 する 必要 が ある 比較的 小さい 対象 に 適し
- 広い 角度 の レンズ は,近距離 の 物体 を より 詳細 に 見る ため に より 良い
- マクロ レンズ は,チップ 回路 の よう な 微小 な 標的 を 近く から 見る よう に 設計 さ れ て い ます
