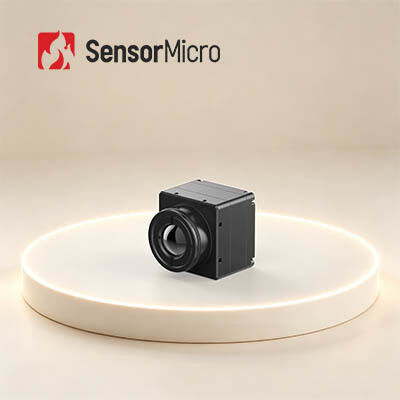

384x288/17μm 熱カメラコア 工業用用温度精度 ±2°Cまたは ±2%
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417RG3 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 / 17μm | 温度精度 | ±2℃か±2% |
|---|---|---|---|
| NETD | ≤30mK | スペクトル範囲 | 8～14μm |
| デジタルフレームレート | 25/30/50Hz | 標準的な消費電力 | 0.65W |
| ハイライト | 640x512熱カメラの中心,GSTの熱カメラの中心 |
||
製品の説明
384x288/17μm 産業用温度測定用サーマルカメラコア
製品概要
COIN417RG3は、COIN-Rシリーズの非冷却赤外線モジュールの一つです。384x288/17μmの非冷却赤外線検出器、プロフェッショナルな信号処理回路、画像処理アルゴリズムで構成されています。
この非冷却赤外線サーマルイメージングモジュールは、産業用サーマルイメージングおよび温度測定分野に応用されます。温度範囲はカスタマイズ可能で、産業用サーモグラフィの特定の要件を満たしながら、鮮明な赤外線サーマル画像を提示します。
私たちは、産業用温度測定に新しいビジョンを開くことにコミットしています。赤外線温度測定における長年の技術的蓄積と実践経験により、包括的なマシンサーマルイメージングビジョンソリューションを提供します。
主な特徴
包括的な機能、コスト効率
- コスト効率の高い非冷却IR検出器に基づいて開発
- 高度な画像処理アルゴリズムを統合して画質を向上
- 最大±2℃または±2%の高い温度測定精度、-20℃～150℃および100℃～550℃の温度範囲をサポート、拡張範囲はカスタマイズ可能
柔軟な拡張性、迅速な統合
- さまざまなアプリケーションニーズに対応する複数の光学レンズオプションが利用可能
- USB2.0/DVP/LVDS/BT.656を含む複数の出力モードをサポート
- RAW/YUV画像データを出力、シリアルポート制御付き
製品仕様
| モデル | COIN417RG3 |
| IR検出器インジケータ | |
| 感光材料 | VOx |
| 解像度 | 384*288 |
| ピクセルサイズ | 17μm |
| 分光応答 | 8μm～14μm |
| 代表的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 非均一性補正 (NUC) 3Dノイズリダクション (3DNR) 2Dノイズ抑制 (DNS) ダイナミックレンジ圧縮 (DRC) エッジエンハンスメント (EE) |
| 画像表示 | 10種類 (ホワイトホット/ラバ/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気的 | |
| 標準外部インターフェース | 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) |
| 拡張ボード | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5～5.5V |
| 代表的な消費電力 | 0.65W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～+150℃, 100℃～+550℃ |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 部分温度測定 | 温度測定領域の最大値、最小値、平均値の出力をサポート |
| SDK | Android/Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 機械的 | |
| ベアコアサイズ (mm) | 25.4*25.4*16.5 |
| ベアコア重量 (g) | 16.6±1 |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | ランダム振動、5.35grms、3軸 |
| 衝撃 | ハーフサイン波、40g/11ms、衝撃方向 3軸、6方向 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | |
| 光学レンズ | 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 保護等級 | IP67 (フロントレンズ) |
産業用途
COIN417RG3サーマルモジュールは、電力検査、マシンビジョン、ビルHVACセキュリティ＆モニタリング、アウトドア、消防＆救助、法執行＆救助などに広く使用されています。
赤外線センシングにおける信頼できるパートナー
- 深い技術的専門知識: 赤外線センサー技術の研究、開発、応用における長年の経験により、チップ設計、ウェーハ製造、パッケージングとテスト、システム統合全体にわたる強力な能力を持っています。
- イノベーションに注力: NETD、SWaP、動作温度の境界を常に押し広げ、サーマルイメージングにおける技術的ブレークスルーを推進することにコミットしています。
- 多様な製品ポートフォリオ: 独立した研究開発と複数の技術経路に支えられ、さまざまな産業向けの包括的な赤外線検出コンポーネントを提供しています。
- 厳格な信頼性検証: 強力な品質管理システムに支えられ、当社の製品は長期的な安定性と信頼性を確保するために複数のテスト手順を経て行われます。
- 専門的な技術サポート: エンジニアリングチームは、顧客と緊密に連携し、システム統合を加速し、効率を向上させ、市場投入までの時間を短縮します。
よくある質問
非冷却IR検出器と冷却IR検出器の違いは何ですか？
現在、市場には冷却型と非冷却型の2種類の赤外線サーマルイメージングセンサーがあります。
非冷却IR検出器は、周囲温度で動作します。半導体産業技術に基づいて、少量生産で小型かつ低コストで製造できます。非冷却IR検出器は、ポータブル/ハンドヘルド/モバイルデバイスに広く使用されています。
冷却IR検出器は、クライオクーラーによってサポートされる極低温に保たれるユニットにパッケージ化されています。複雑な冷却システムのため、非冷却センサーよりも大きく、高価で、信頼性が低いです。しかし、冷却システムは信じられないほど感度が高く、通常は長焦点距離光学系と組み合わせて長距離ミッションを実現します。
