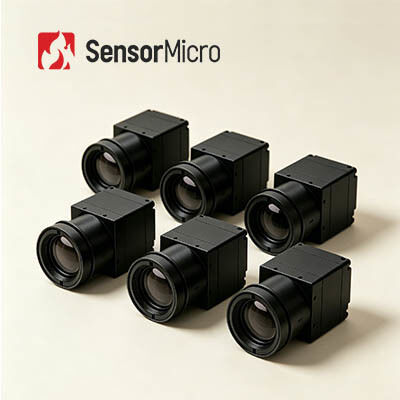

iSE シリーズ 安定したパフォーマンス 640x512 解像度 12μm ピクセルピッチ 非冷却サーマルカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| デジタルフレームレート | 50Hz | 典型的なNETD | ≤20mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 解決 | 640×512 / 12μm |
| デジタルズーム | 1X/2X/4X/8X | 電源電圧 | 2.7V～5.3V |
| ハイライト | 400x300赤外線カメラの中心,非冷却の熱カメラ モジュール,17μmの赤外線カメラの中心 |
||
製品の説明
iSEシリーズ赤外線カメラコア 冷却されていない熱カメラモジュール 640x512/12μm
製品概要
iSE612は,iSEシリーズから冷却されていない熱IRカメラモジュールで,冷却されていない赤外線検出器640x512/12μm,包括的な光学部品,プロの信号処理回路,画像処理のアルゴリズムです
スムーズな画像処理,安定した動作,有利なコスト性能を特徴とするiSE612熱カメラコアは,自立したApexCore 640×512 12μmセラミックパッケージング熱検出器を装備している.優れたセンサー性能により,低騒音熱画像が,NETD≤20mKは優れた温度識別能力を表しています.
主要 な 特徴
- スムーズで安定し 高コストで効率的です動作中にシャッター校正を必要とせず,画像のタタリングをなくします.NETD≤20mKの高コスト効果のApexCoreセラミックパッケージング検出器を使用します.
- コンパクト&軽量:25.4×25.4×22.7mm の大きさ,裸の中核重量 ≤26±1.5g.スペース節約構造設計により柔軟なシステム統合が可能
- リッチな機能セット:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートする
- 柔軟な統合複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能
テクニカル仕様
| モデル | iSE612 | |
|---|---|---|
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD |
≤20mK |
|
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱鉄/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 補償モード | マニュアル | |
| 電気 | ||
| 標準的な外部インターフェース | 50pin: BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の核重量 | 26±1.5g | 28±1.5g |
| オプティカルレンズ | 固定焦点アテラル: 4.8/9.1/13/19mm |
|
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 |
5.35g ランダム振動 3軸 |
|
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
- 産業ビジョン
- 消防 と 救助
- セキュリティ監視
- 屋外 観察
- マシンビジョン
- 消費電子機器
企業能力
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
- 迅速な配送を保証する量産 - 年間数百万台の検出器を生産できる3つの生産ライン
よく 聞かれる 質問
冷めない焦点平面配列マイクロボロメーターはどうやって動きますか?
赤外線放射熱効果の原理を用いて 冷めない赤外線検出器は赤外線吸収物質で赤外線放射線エネルギーを熱エネルギーに変換します繊細な材料の温度が上昇するようにじゃあ a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラー組成 (IDCA) 装置を必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
