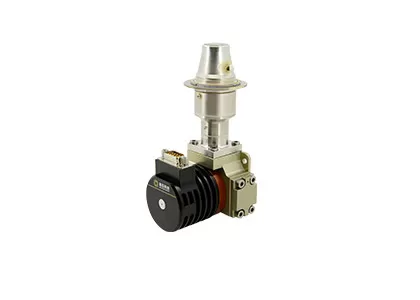

T2SL 1280×1024 7.5μm 統合デワール冷却装置 冷却赤外線検出器

起源の場所 中国
ブランド名 SensorMicro
証明 ISO9001:2015; RoHS; Reach
モデル番号 C1207H
最小注文数量 1部分
価格 交渉可能
支払条件 T/T
商品の詳細
解決 1280×1024 ピクセルピッチ 7.5μm
安定した消費電力 ≤3W NETD 25mK
スペクトル範囲 3.7~4.8μm(MW) 最大。消費電力(71℃) ≤12W
ハイライト

T2SLはDewarのより涼しいアセンブリを統合した

,

T2SLはIRの探知器を冷却した

,

RoHSはDewarのより涼しいアセンブリを統合した

メッセージ
製品の説明
製品概要

C1207H ホット冷却赤外線検出器は、1280×1024メガピクセルの焦点面アレイと業界をリードする7.5μmのピクセルサイズを備えています。同じターゲットフィールド内で、従来の640×512検出器の4倍のピクセルを提供し、はるかに豊かな画像詳細をキャプチャします。このような高解像度イメージング能力を備えていても、検出器はコンパクトなフットプリントを維持します。最先端の線形クライオクーラー技術を採用し、イメージング性能を低下させることなく、焦点面動作温度を150Kに引き上げます。その結果得られる優れたSWaPパフォーマンスは、強力な長距離検出と微細な画像詳細識別を必要とするユースケースに最適な赤外線コアコンポーネントとなります。

主な特徴
メガピクセル解像度、超小型ピクセルサイズ
  • 広視野角を実現する1280×1024メガピクセルの高精細イメージング
  • 超小型7.5μmピクセルサイズは、高い空間分解能と長距離検出範囲を提供します
省スペース設計
  • 小型・軽量
  • 3W以下の安定した消費電力
信頼性と安定した動作
  • MTTF 20,000時間まで
製品仕様
モデル C1207H
感光材料 T2SL
解像度 1280×1024
ピクセルサイズ 7.5μm
スペクトル応答 3.7μm±0.2μm~4.8μm±0.2μm
代表的なNETD 25mK
最大フレームレート 50Hz
実効ピクセルレート ≥99.5%
応答非均一性 ≤8%
動作温度 -45℃~+71℃
クライオクーラー LS711H
冷却時間(23℃) ≤3分
最大消費電力(71℃) ≤12W
安定消費電力(23℃) ≤3W
サイズ(mm) クライオクーラー:φ26×55.8
デュワー:33×37.5×70
重量(g) ≤235
産業用途

C1207H冷却HOT赤外線検出器は、NDT、環境モニタリング、長距離監視、科学研究など、多くの分野で広く使用されています。

カスタマイズサービス
  • 製品カスタマイズ:業界固有の要件を満たすために、構成を調整し、アルゴリズムを適応させます
  • オンサイトテクニカルサポート&トレーニング:コア顧客に実践的なシステムセットアップと運用トレーニングを提供します
  • 新製品・新市場のための共同イノベーション:革新的な赤外線アプリケーションソリューションを共同開発するために、顧客と協力します
よくある質問
1. 適切な赤外線検出器の解像度を選択するにはどうすればよいですか?

製品の実際のニーズとアプリケーションによって異なります。価格も考慮すべき要因です。画像品質が高くない場合は、120×90、256×192、400×300などの低解像度の赤外線検出器を選択できます。リモート監視などの特別な目的で非常に鮮明な画像が必要な場合は、1280×1024の高解像度赤外線検出器を選択できます。

2. サーマルイメージングに適切な疑似カラーを選択するにはどうすればよいですか?
  • 白黒は温度差の小さいターゲットに適しています
  • 赤と青は、問題点を見つける必要があるシーンに適しています
  • 鉄赤は電力業界の標準カラーパレットです

注:どのパレットを選択しても、熱温度はまったく変化しません。

3. 適切な赤外線サーマルカメラレンズを選択するにはどうすればよいですか?
  • 標準レンズは、適切な距離で通常のターゲットに対応できます
  • 望遠レンズは、比較的小さく、長距離から表示する必要があるターゲットに適しています
  • 近距離のオブジェクトの詳細を見るには、広角レンズの方が適しています
  • マクロレンズは、チップ回路などの非常に小さなターゲットを近距離で見るためのものです
