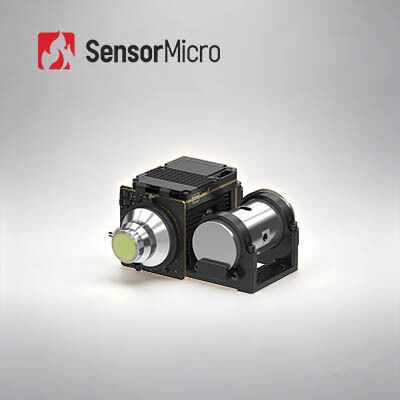

1280×1024 高画質 10μm ピクセルピッチ冷却熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1210HMF |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 高精細度 | 1280x1024 | ピクセルピッチ | 10μm |
|---|---|---|---|
| フレームレート | 50Hz | NETD | 20mK(F2); 25mK(F4) |
| 定常消費電力(23℃) | ≤8W | スペクトル範囲 | 3.7～4.8μm MW |
| ハイライト | 1280x1024はIrのカメラを冷却した,100HzはIrのカメラを冷却した,GST irのカメラ モジュール |
||
製品の説明
1280x1024 10μm 冷却型HOTサーマルカメラモジュールコア 長距離検出
製品概要
GAVIN GC1210HMF 冷却型赤外線カメラモジュールは、GAVIN GC HOTシリーズのサーマルイメージングモジュールです。1280x1024 / 10μmの高解像度MCT MWIR IR検出器を搭載し、ハードウェアエレクトロニクスと高度な画像処理アルゴリズムを統合して、鮮明でクリアな熱画像を生成します。
このモジュールは、1280x1024という大きな解像度アレイにより、より広い視野と強化された画像ディテールを提供します。10μmのピクセルサイズは、優れた空間解像度と、同等のレンジ性能を実現するための短い光学レンズ焦点との互換性を提供し、カスタムアプリケーションを設計するシステムインテグレーターにとって理想的な選択肢となります。
主な特徴
メガピクセルイメージング、優れた品質
- 高解像度で詳細な画像品質を実現する1280×1024/10μm HOT MWIR冷却型赤外線検出器で開発
- DRC、2D/3Dノイズリダクション、EEエッジエンハンスメントを含む高度な画像処理アルゴリズムを統合し、より鮮明な画像を実現
究極のSWaP最適化のためのHOTテクノロジー
- 4分以内の冷却時間で150Kでの高温動作をサポート
- コンパクトな101×101×54mmの寸法とわずか570gの軽量性
豊富なインターフェース、簡単な統合
- 複数のビデオ出力に対応：Cameralink、USB3.0、GigE、HDMI、SDI、MIPI、光ファイバー
- 柔軟なRAW/YUV画像データ出力オプション
製品仕様
| モデル | GAVIN GC1210HMF |
|---|---|
| 解像度 | 1280×1024 |
| ピクセルサイズ | 10μm |
| 分光応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 20mK(F2) 25mK(F4) |
| フレームレート | 50Hz |
| デジタルズーム | 1倍から8倍の連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| デジタルビデオ | 標準：DVP オプション：Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準：LV-TTL オプション：RS422/LVDS |
| 通信 | 標準：USB2.0/LV-TTL オプション：RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定時消費電力(23℃) | 8W以下 |
| 冷却時間(23℃) | 4分以内 |
| サイズ(mm) | 101×101×54 |
| 重量(g) | 570以下 |
| 動作温度 | -40℃～+71℃ |
| 光学レンズオプション | 固定焦点：15mm/F2 連続ズーム：15～300mm/F4、30～500mm/F4 |
産業用途
- NDT（非破壊検査）
- 環境モニタリング
- 長距離監視
- 科学研究
生産能力
社内赤外線検出器技術
- 8インチ0.11μm VOx非冷却赤外線検出器
- 8インチ0.5μm MCT冷却型赤外線検出器
- 8インチ0.5μm T2SL冷却型赤外線検出器
生産能力と利点
- 年間600万個の自社開発赤外線検出器
- 30,000平方メートルの半導体製造施設
- 20,000平方メートルのクリーンルームエリア
よくある質問
MCT/HgCdTe検出器とは何ですか？
MCT、またはHgCdTeは、テルル化カドミウム（CdTe）とテルル化水銀（HgTe）の化合物であり、フォトディテクターで一般的に使用される材料です。MCT/HgCdTe検出器は、低温環境で動作し、赤外線放射を検出できる光伝導検出器です。熱センサーよりも高感度です。
T2SL検出器とは何ですか？
T2SLはType-II Superlatticeの略で、ナノメートルサイズの周期的なヘテロ接合を交互に成長させた人工材料です。高い均一性と、大きな電子有効質量、大きな吸収係数、高い量子効率などの優れた光学特性を備えています。MCT赤外線検出器と比較して、T2SL赤外線検出器は材料の均一性が高く、低コストであり、中波長および長波長帯ではMCT赤外線検出器と同等の性能を発揮しますが、非常に長波長帯では大きな利点があります。
