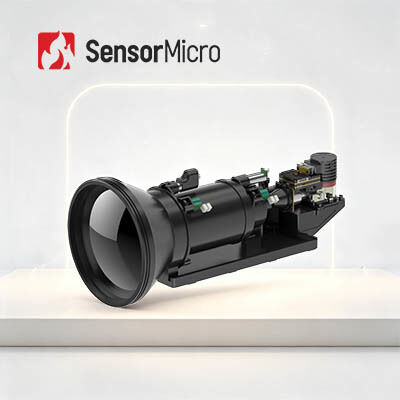

高フレームレート 640x512 解像度 冷蔵 MWIR 熱画像モジュール 16mK NETD
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC615MA |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| タイプ | 冷却式熱カメラモジュール | 重さ | ≤680g |
|---|---|---|---|
| 解決 | 640×512/15μm | IR検出器NETD（23℃） | 16mK(F2);18mK(F4) |
| サイズ | 142×58.5×80mm | 中波長 | 3.7～4.8μm |
| ハイライト | MWIRの赤外線画像モジュール,高いフレーム率の赤外線画像モジュール |
||
製品の説明
高フレームレート冷却型 640x512/15μm MWIR サーマルイメージングモジュール
製品概要
RS058クライオクーラー搭載 高フレームレート冷却型 640x512/15μm MWIR サーマルイメージングモジュール
GAVIN GC615MAは、冷却型中波長赤外線サーマルイメージングモジュールです。640x512/15μm MWIR赤外線検出器とRS058低温スターリングクライオクーラー、ハードウェアエレクトロニクスで構成されており、シャープで鮮明な熱画像を生成するための様々な画像処理アルゴリズムも組み込まれています。
GAVIN GC615MAのエレクトロニクスには、様々な画像処理アルゴリズムが組み込まれており、完全な暗闇や悪天候下でも鮮明な赤外線画像を生成します。長距離でのリスクや脅威を検出し認識すると同時に、近距離ではより多くのターゲットの詳細を表示できます。
640x512 / 15μm冷却型MWIR赤外線検出器と統合された場合、GAVIN GC615MAのフレームレートは最大100Hzに設定でき、高速移動物体の観測が必要なアプリケーションに非常に適しています。
当社は、赤外線熱検出器およびサーマルカメラコアの設計、製造、販売、マーケティングを専門としています。お客様の二次開発時間を短縮し、コストを大幅に削減できる、様々な赤外線サーマルイメージングソリューションを提供できます。
主な特徴
- 主流FPA、幅広い互換性
- 640×512/15μm MWIR冷却型赤外線検出器に基づいて開発され、安定した画像品質を保証
- DRC、2D/3Dノイズリダクション、EE（エッジエンハンスメント）を含む次世代画像アルゴリズムを統合し、より鮮明な画像を実現
- 高い信頼性、高感度
- 中波長冷却型赤外線は、優れた汎用性と一貫性を保証
- NETD 16mK以下の高熱感度
- 簡単な統合、柔軟な構成
- Cameralinkビデオインターフェース、RAW/YUV画像データ出力
- 複数の連続ズーム光学構成が可能
製品仕様
| モデル | GAVIN GC615MA |
|---|---|
| インジケーター | |
| 解像度 | 640×512 |
| ピクセルサイズ | 15μm |
| 分光応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 16mK(F2) 18mK(F4) |
| 画像処理 | |
| フレームレート | 50Hz/100Hz |
| デジタルズーム | 1倍～8倍連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| 電気 | |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準: DVP/LVDS/USB2.0@50Hz オプション: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション: RS422/LVDS |
| 通信 | 標準: USB2.0/LV-TTL オプション: RS422/CAN/USB3.0/GigE |
| 電源 | 24V±4V |
| 安定時消費電力(23℃) | ≦10W |
| 冷却時間(23℃) | ≦8分 |
| サイズ(mm) | 142×58.5×80 |
| 重量(g) | ≦680 |
| 動作温度 | -40℃～+71℃ |
| 光学レンズ | |
| レンズオプション | 固定焦点: 25mm/F2 連続ズーム: 30～240mm/F4, 15～300mm/F4, 45～450mm/F4, 35～690mm/F4, 32～730mm/F4 |
産業用途
- NDT（非破壊検査）
- 環境モニタリング
- 長距離監視
- 科学研究
標準化されたサービス
完全なドキュメント: 製品マニュアル、セットアップガイド、選択リファレンス。推測なしで開始できます。
開発・テスト支援: サンプル統合テスト、性能評価、パラメータ検証が容易になります。
高度な開発者ツールキット: SDK、API、アルゴリズム、デバッグツールによる深い統合。
リモートテクニカルサポート: 24時間年中無休のサポート - クリティカルな問題に対する迅速な対応とタイムリーな解決。
保証: 元の部品と厳格なプロセス遵守により、最適なパフォーマンスを回復します。
よくある質問
1. 赤外線サーマルイメージングとは何ですか？
赤外線サーマルイメージングは、赤外線放射と熱エネルギーを使用して物体に関する情報を収集し、低視認性環境でも物体を画像化したり、物体の温度情報を取得したりする方法です。
2. アプリケーション向けの赤外線検出器/サーマルモジュールに関する主な考慮事項は何ですか？
- 検出器の解像度
- ピクセルサイズ
- NETD
- 画像品質
- レンズオプション
- 消費電力
- サイズと重量
- 機械的・電気的インターフェース
- 予算
3. 適切な赤外線サーマルカメラレンズの選び方は？
- 標準レンズは、適切な距離で通常のターゲットに対応できます。
- 望遠レンズは、比較的小さなターゲットを長距離から表示する場合に適しています。
- 近距離で物体の詳細を確認するには、広角レンズが適しています。
- マクロレンズは、チップ回路のような非常に小さなターゲットを近距離で表示するためのものです。
