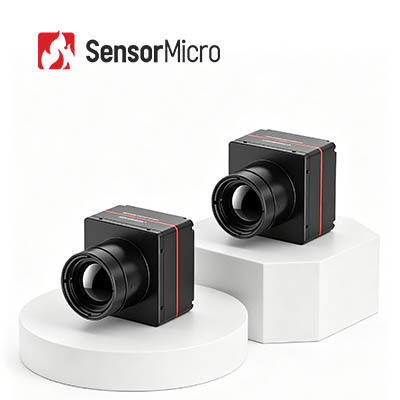

1280×1024 解像度 12μm ピクセルサイズ 遠距離検出用熱カメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE1212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| デジタルフレームレート | 25Hz/30Hz/50Hz | デジタルズーム | 1X/2X/4X/8X |
| ハイライト | IRの高リゾリューションの熱カメラ,OEMの高リゾリューションの熱カメラ モジュール |
||
製品の説明
OEM 1280x1024 / 12μm 高解像度サーマル カメラ モジュール長距離検出
製品概要
超鮮明な熱画像用の高安定性 1280x1024 / 12 μm 非冷却赤外線モジュール
iSE1212 サーマル カメラ コアは、自社開発の 1280x1024 解像度の大型アレイと、最先端の 12µm ピクセル サイズの LWIR 赤外線検出器を備えています。
このサーマル イメージング モジュールは、640x480 コアの 2 倍以上のセンサー解像度を提供することで、長波サーマル イメージングを向上させます。広い視野を維持しながら長距離検出が保証されます。同じ焦点距離の 640 カメラでは 1280 カメラの視野の半分しか提供されません。
主な特長
- 滑らかなビジュアルを備えた高精細な画像処理- スムーズで遅延のないパフォーマンスでメガピクセルの熱画像を実現します。より広い視野、より広い角度範囲、より長い検出範囲、そして強化された詳細。
- シャッターレスで静かなパフォーマンスを実現- 使用中にシャッターのキャリブレーションが必要ないため、従来のデザインで一般的だった画像の途切れが解消されます。サイレント操作により、ターゲットによる検出を回避できます。
- 豊富な機能と統合性- 超解像度アルゴリズム、ピクチャーインピクチャー、カスタマイズ可能なOSD、スリープモード、ワンクリックキャリブレーション、およびさまざまなMicro OLEDディスプレイとの互換性をサポートします。幅広い光学レンズや拡張コンポーネントと互換性があり、二次開発や柔軟なシステム統合が容易になります。
製品仕様
| モデル | iSE1212 | |
| IR検出器インジケーター | ||
| 敏感な素材 | VOx | |
| 解決 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 8μm～14μm | |
| 典型的なNETD | ≤30mK | |
| 画像処理 | ||
| 有効画素数 | 1280×1024 | |
| デジタルフレームレート | 25Hz/30Hz/50Hz | |
| 起動時間 | 7秒 | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターレス | サポートされています | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) | |
| 画像の方向 | 水平/垂直/斜め | |
| デジタルズーム | 1倍/2倍/4倍/8倍 | |
| 画像の明るさ | 自動/手動 | |
| 画像のコントラスト | 自動/手動 | |
| 補償モード | マニュアル | |
| レチクル | サポートされています | |
| システム機能 | ||
| スリープモード | サポートされています | |
| メニュー設定 | カスタマイズ可能 | |
| メニュー言語 | 中国語 / 英語 | |
| オフセットキャリブレーション | サポートされています | |
| キーパッド | ≥4(ボタン機能カスタマイズ可能) | |
| OLEDの駆動 | I2C、16ビット/24ビットパラレルポート、datavalidおよびその他のドライブ画面信号をサポート ダイレクトドライブマイクロOLED MDP03/マイクロOLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI ディスプレイ信号をサポートし、IBOE VX039FHP-NH4 画面を直接駆動できます。 |
|
| パソコンソフト | ||
| コンピュータソフトウェア | モジュール制御とビデオ表示 | |
| 電気 | ||
|
標準外部インターフェース
|
50ピン：BP040SB-50-0114-B-R0
|
|
| 通信インターフェース | TTL-232/USB | |
| デジタルビデオインターフェース | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 拡張コンポーネント | USB3.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V～5.3V | |
| 標準的な消費電力 | 1.2W@25Hz@23±3℃ | |
| メカニカル/レンズ | ||
| 裸コアサイズ (mm) | 38×39×28 | 68×69×30.2 |
| 裸芯重量 (g) | 65±3 | 88.5±3 |
| 光学レンズ | 固定焦点アサーマル: 14mm/19mm/25mm/35mm | 固定焦点アサーマル: 50mm/100mm 電動レンズ: 75mm/100mm/150mm 連続ズーム：15～100mm / 25～75mm / 28～90mm / 30～180mm / 25～225mm / 30～300mm |
| シャッター部品 | オプション | |
| 保護レベル | IP67(フロントレンズ) | |
| 環境適応力 | ||
| 動作温度 | -40℃～+70℃ | |
| 保管温度 | -45℃～+85℃ | |
| 湿度 | 5%～95%、結露なきこと | |
| 振動 | 5.35g、ランダム振動、3軸 | |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 | 500g@1ms |
| 認証 | ROHS2.0/リーチ | |
産業用途
産業ビジョン消火と救助セキュリティ監視屋外観察マシンビジョン家電
製品の利点
- 多様な製品ポートフォリオ- 赤外線検出器、カメラコア、モジュールを含む幅広い製品フォーマットで、さまざまな統合要件に対応します。
- 豊富な製品バリエーション- 複数のアレイ解像度、ピクセル サイズ、波長帯、およびレンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
- 卓越したパフォーマンス- 鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境課題の下で機能するように設計されています。
- 簡単な統合- 複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
適切な赤外線検出器の解像度を選択するにはどうすればよいですか?
それは製品の実際のニーズと用途によって異なり、価格も考慮する必要がある要素です。画質が重要でない場合は、120x90、256x192、または 400x300 などの解像度の低い赤外線検出器を選択できます。遠隔監視などの特別な目的で非常に鮮明な画像が必要な場合は、1280x1024 の高解像度赤外線検出器を選択できます。
赤外線画像に適切な擬似カラーを選択するにはどうすればよいですか?
- 温度差の小さい対象物には灰白色の方が適しています
- 赤と青は問題点を見つける必要があるシーンに適しています
- アイアンレッドは電力業界の標準カラーパレットです
適切な赤外線サーマルカメラレンズを選択するにはどうすればよいですか?
- 標準レンズ適切な距離で通常のターゲットに会うことができます
- 望遠レンズ比較的小さく、遠くから見る必要があるターゲットに適しています。
- 広角レンズ近距離のオブジェクトをより詳細に見るのに適しています
- マクロレンズチップ回路などの非常に小さなターゲットを近距離で見るためのものです
