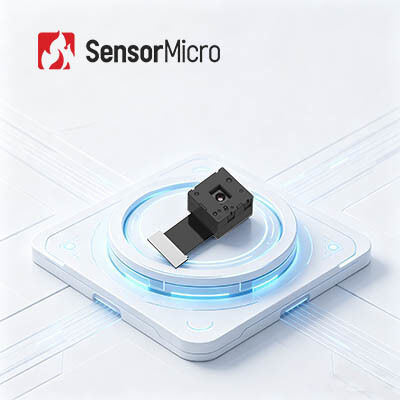

ミニチュアVOx FPA熱画像カメラコア 120x90解像度とコンパクトな統合のための12μmピクセルピッチ
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ティモ112 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | フレームレート | 25Hz |
|---|---|---|---|
| 解決 | 120×90 | ピクセルピッチ | 12μm |
| 温度範囲 | -20℃～+550℃ | アウトプット データ | 14ビットRaw |
| ハイライト | 赤外線画像のカメラの中心120x90,FPAの赤外線画像のカメラの中心 |
||
製品の説明
ミニチュアVOx FPA熱画像カメラコア 120x90 / 12μm
製品概要
TIMO112ミニチュア赤外線モジュールは ウェーファーレベルの光学を統合しています120x90 / 12μm ウェーファーレベルパッケージ (WLP) 検出器と基本的な画像処理回路,ターゲットエリアの熱画像と熱分布を迅速に取得する.
TIMO112熱画像コアは,最適化されたサイズ,重量,電力,コスト (SWaP-C) 红外画像アプリケーション向けです.超小型構造と超低消費電力は,様々なスマートデバイスに組み込むのに便利です費用,サイズ,重量に関する厳格な要求がある.
主要な特徴
- 究極のSWaP-C最適化を持つ超小型モジュール
- ワッフルレベルパックドテクター + ワッフルレベル光学 + マイクロ電磁弁シャッター
- 最小の赤外線熱モジュールで 最低限の熱画像機能を最大限のコスト効率で可能
- コンパクト サイズ,軽量,低 電力 消費,ミニ デバイス に 統合 する ため の 理想 的 な 装置
- 証明 さ れ た 性能 と 迅速 な 対応
- 超低消費電力の設計で,わずか9mWしか消費しない
- 25Hzのフレームレートでスムーズなイメージング
- 柔軟で環境に優しい
- SPI画像インターフェイスをサポートし,さまざまな埋め込みプラットフォームと互換性がある
- RoHS 2.0 環境基準に準拠する
製品仕様
| モデル | TIMO112 |
|---|---|
| 決議 | 120*90 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8~14μm |
| 焦点モード | 集中力がない |
| レンズ (HFOV/FL) | 50°/1.6mm |
| 体重 | 1.8g |
| サイズ (FPCなし) | 12.6mm*12.6mm*8.8mm |
| PIN番号数 | 40PIN |
| 出力データ | 14ビットRaw |
| フレームレート | 25Hz |
| 温度測定範囲 | -20°C~+550°C (−20°C~+150°C) |
| 温度測定の精度 | ±2°C / ±2%以上 |
| 動作温度 | -20°C~+60°C |
| 湿度 | 5%~85% |
| 貯蔵温度 | -45°C~+85°C |
| 認証 | RoHS 2.0 / Reach |
産業用用途
TIMO112赤外線熱カメラコアは,温度学,インテリジェントハードウェア,スマートビル,スマートホーム,AIoTなど多くの分野で広く使用されています.
センサーマイクロについて
SensorMicroはシンプルで強力な信念で 創立されました 革新は現実のニーズに 応えるべきです
センサーマイクロは 人やシステムに 表面のパターンや問題 そして潜在の可能性を 見つける力を 与えてくれます
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています
自作で顧客を第一に考えるという主張は センサマイクロの成長の秘訣となりましたセキュリティから あらゆる面で 攻撃を進めています消防,産業検査,医療,機械ビジョン環境モニタリングとカーボンニュートラル性の重要な側面に協力する人生の点をつなぐ
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです創出するイノベーションのピクセルは 保護する約束です権力を与え 奉仕する
よく 聞かれる 質問
1適切な赤外線検出器の解像度をどのように選ぶか?
価格も考慮すべき要素です 画像の質が良くない場合低解像度の赤外線検出器を選択できます遠隔モニタリングなどの特殊用途で非常に明確な画像が必要な場合は,1280x1024の高解像度の赤外線検出器を選択できます.
2熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しています
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
3適した赤外線熱カメラレンズを選ぶには?
- 標準レンズは,適切な距離で通常の標的を撃つことができます
- テレレンズでは,それは比較的小さなターゲットに適しています
- 近距離で物体を詳細に見るには 広角レンズの方が良い
マクロレンズは,近距離で非常に小さな標的を見るためのものです.
- テレレンズでは,それは比較的小さなターゲットに適しています
- 近距離で物体を詳細に見るには 広角レンズの方が良い
マクロレンズは,近距離で非常に小さな標的を見るためのものです.
