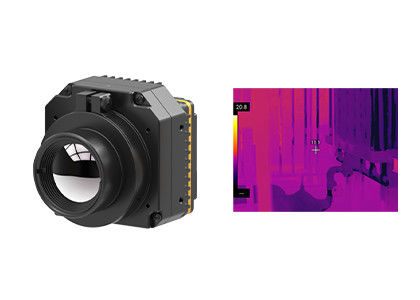

PLUG417Rの非冷却のThermographicカメラ モジュール

起源の場所 ウーハン、湖北省、中国
ブランド名 GST
証明 ISO9001:2015; RoHS; Reach
モデル番号 PLUG417R
最小注文数量 1部分
価格 Negotiable
支払条件 L/C、T/T

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
決断 400x300 / 17μm NETD <30mK
スペクトル領域 8~14μm サイズ 44.5x44.5x36.6mm
ハイライト

非冷却の小さいカメラ モジュール

,

PLUG417Rの小さいカメラ モジュール

,

30mK小さいカメラ モジュール

メッセージ
製品の説明
PLUG417Rの赤外線カメラ モジュール



GST PLUG417Rの産業温度の測定を用いる非冷却の赤外線画像のカメラの中心



製品の説明



PLUG417Rは全体的なセンサー技術(GST)によって発達するPLUG-Rシリーズ非冷却の熱IRのカメラ モジュールの1つである。それは光学部品の400x300/17μmの非冷却の赤外線探知器、完全な一連、専門の信号処理回路および画像処理のアルゴリズムから成っている。



私達は産業温度の測定のための新しい視野を開けることに努力している。赤外線温度の測定の分野の技術的な蓄積そして実践経験の年後で、私達は私達の顧客を機械赤外線画像の視野の解決のフル レンジ提供した。



主な特長


- NETD<30mk> -安定した性能
- 容易な統合
- 明確なイメージの質及び細部
- カスタマイズ可能な温度較差
- 強い環境の適応性



製品仕様書



モデル PLUG417R
IRの探知器の性能
決断 400x300
ピクセル ピッチ 17μm
スペクトル領域 8~14μm
NETD <30mk>
画像処理
フレーム率 25Hz/30Hz/50Hz/60Hz
始動時間 <15s>
アナログのビデオ PAL/NTSC
デジタル ビデオ RAW/YUV/BT656/LVDS
延長部品 USB/Camerlink
モードを薄暗くすること 線形/ヒストグラム/混合される
デジタル ズームレンズ 1~8X絶え間ないズームレンズ、ステップ サイズ1/8
画像表示 黒く熱く/白熱/擬似色
イメージの方向 斜めに水平に/縦に/フリップ
イメージのアルゴリズム NUC/AGC/IDE
電気指定
標準的な外部インタフェース 50pin_HRSインターフェイス
コミュニケーション モード RS232-TTL、115200bps
供給電圧 4.5~6V
温度の測定
実用温度範囲 -10°C~50°C
温度較差 -20°C~150°C、100°C~550°C
温度の正確さ ±2°Cか±2% (最大値を取りなさい)
SDK ARM/Windows/Linux SDKのフル スクリーンのサーモグラフィー
物理的特性
次元(mm) 44.5x44.5x36.6
重量 ≤77g
環境の適応
操作の温度 -40°C | +70°C
保管温度 -45°C | +85°C
湿気 5%~95%、不凝縮
振動 任意振動5.35grmsの3軸線
衝撃 半正弦の波、40g/11msの3軸線6の方向
光学
任意レンズ Athermal固定焦点:7.5mm/13mm/19mm/25mm/35mm



産業適用



PLUG417Rの熱探知カメラモジュールは電力の点検で広く利用されている、マシン ビジョン、造るHVACの保証及び等監視、屋外、消火及び救助、法の執行及び救助、ADAS、UAVのペイロード。



PLUG417Rの非冷却のThermographicカメラ モジュール 0



私達の製品種目



PLUG417Rの非冷却のThermographicカメラ モジュール 1



FAQs



1. 赤外線赤外線画像は何であるか。

実際のところ、温度がより高いすべての目的は(- 273 ℃)赤外線光線を放射できる絶対零度。ターゲット間の赤外放射の温度の相違自体および背景を測定するのに赤外線カメラの探知器の使用によってまた熱イメージと呼ばれる異なった赤外線映像を得ることができる。



2. 赤外線探知器がいかにか仕事か。

次にターゲットによって出た赤外放射は対応する電気的信号に、そして処理する拡大およびビデオを通して熱探知器、そして赤外線探知器の感知の範囲を変える別の強度の放射信号を形態肉眼によって観察することができる赤外線映像入れる。



3. 冷却された赤外線探知器の利点は何であるか。

冷却された赤外線焦点面の探知器は探知器のdewarのクーラー(ddc)によって提供される低温で作動する。それに高い感受性があり、非冷却の赤外線探知器より微妙な温度の相違を区別できる。それは10キロメートル以上である非常に長期で目的を検出し、識別し、確認できる。非冷却の探知器より比較的高い費用の結果冷却された探知器の構造は非常に複雑である。
